基于AT89C51的IC卡智能水表设计

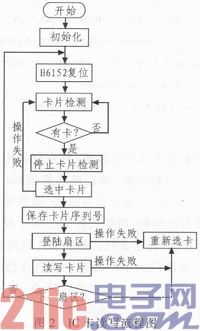

3．2 液晶显示模块

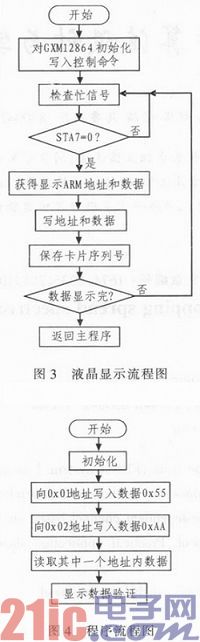

单片机控制液晶显示器件GXM12864，欲显示以用水量和剩余水量的程序流程图如图3所示。

3．3 记忆单元处理模块
本设计利用单片机与24C01进行I2C通信，实现对某一地址内数据的读／写校验操作。这里假设地址0x02内装的是水表显示的已用和剩余水量的数据。默认是读取其数据，当然也可以设置为其他地址了。其程序流程图如图4所示。

4 结论
本设计通过51单片机控制H6152系列读写模块对Mifarel IC智能卡进行读写操作，控制液晶显示等模块，设计出使用户先买水后用水的一种智能化水表，使水费收取工作迈向自动化。其设计主要包括IC卡读写、液晶显示、记忆单元、电磁阀控制4个模块。
