新型大功率小型化射频连接器IEC61169-53国际标准技术解析

从表3可见：S7-16型与4.3-10型除特性阻抗和互调指标基本相同外，其它特性及额定值均有很大的差异。因此，其应用场合也就不同；不能将其混为一谈，以防止不合理的应用。

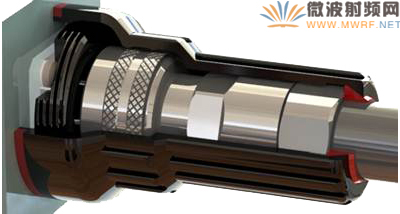

五、S7-16增设了现场快速防水封装的设计

1、实现了连接器2秒钟快速连接；

2、实现了现场2秒钟全面的快速封装。

3、由于实现了对连接器的全面封装，所以，可以免除对室外连接器的表面喷塑料处理，从而进一步降低了用户的成本。详见图3与图4，以及图5与图6。

图3、与设备间的快速连接

图4、与设备间的快速分离

图5、与电缆间的快速连接

图6、与电缆间的快速分离

六、本文综述

1、本连接器IEC61169-53具有与7-16（IEC61169-4）相同的射频传输特性，以及机械性能和环境性能，填补了现有国际标准射频连接器型谱中一项大功率小型化的空白，是真正意义上的Min-DIN，另外快插兼容Q4.1-9.5连接器也已登陆市场，为用户提供了更佳的射频互连系统解决方案。

2、具有螺纹刚性接触或滚珠弹性接触的两种插合方式，改善和提升了传统射频互连的传输质量，以及用户工作效力。

3、具有快速连接和快速全面防水封装特性，可以免除对室外连接器的表面喷塑料处理，从而进一步降低了用户的成本。

4、相比同类产品相比可提升效益10%～40%，可降低成本5%～30%；是移动通信射频连接器理想的更新升级产品。

作者：陈国华 刘建业 梁国，吴通控股集团股份有限公司
