基于LabVIEW平台的虚拟滤波器去除噪声VI设计

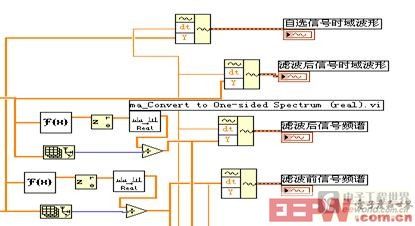

图4 显示部分的程序图

　　3． 去除噪声效果测试

　　首先选择待滤波的自选信号的参数，这里选择的自选信号是由频率为10Hz，幅度为1V的正弦信号叠加幅度为0.5V的白噪声信号组成的，如图5所示:

图5 自选信号时域波形

　　设置巴特沃斯低通滤波器的低截止频率大于10HZ，这里选择是的是15Hz。自选信号经过滤波器后的输出信号如图6所示：从图中看到，噪声信号已经被滤除掉，得到加噪声之前的正弦信号，达到我们预期的滤波效果。

图6滤波后的信号

　　4、结论

　　本文的创新点是在PC机LabVIEW软件中模拟产生一个接近于实际信号的带噪声的信号，生成一个带噪声的信号发生装置。由于需要滤除的是白噪声，所以选择滤波速度较快的无限冲激响应滤波器IIR，对于滤波后的信号以数组的方式得到，通过合理的显示方式可以直观的看到信号滤波后的效果，对信号滤波前后的时域对比给出。
