DS5000系列数字存储示波器在通信实验教学中的应用

量功能可以方便、精确地测出眼图的各个参数，从而算出眼图的指标。光标测量模式允许用户通过移动光标进行测量，分为手动、追踪和自动测量三种模式。

在眼图测量中，我们选择手动方式，光标类型选为时间光标可测量眼图的TS（如图11所示）和ΔT。

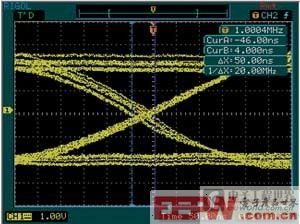

图11 眼图中TS的测量

光标类型设定为电压光标，则可以测量眼图的U1、U2和ΔU。

结论

由于实验室配备了DS 5000系列数字存储示波器，对其表现出来的优异性能深有感触。首先是其便携性和高可靠性。DS 5000不仅容易携带，而且对电网变化、一般振动和敲打都具有很大的容忍度。其次是其易用性。对于不熟悉示波器的人，简捷的中文界面和按键设置在很短时间内就能让用户操作自如。最后是其较高的测量精度，实际使用发现仪器的表现优于指标。
