如何构建通用电子产品功能测试平台

时间:03-12 来源:互联网 点击:

控制继电器输出;同时可实现多种输出类型,测试和控制多种被测对象。

·CTV调理卡是电流电压检测调理板,它被设计为电源电压、电流的检测电路,能测量工业用的电源电压、电流和功耗。对电压的测量需要外面的降压设备把电源电压降到100V以内才能进入CTV板。

·SAS调理卡是标准模拟传感器信号调理板,它的主要功能是实现电压和电流的检测功能。其中的电压检测是通过程控实现放大、缩小转换至标准电压信号。电流检测设计有电流变送电路,它可以测试温度和压力信号,通过电流变送电流转换至标准电流信号,再通过电流转电压电流,输出标准电压信号。

·CD调理卡是编码器调理板,它主要是实现数字电平转化。比如,常用的有:正弦信号转方波信号,再通过施密特触发电路,输出TTL电平。另外,根据实际情况,备选差分转单端和滤波等电路。

3)测试平台特性

a)适应性:

·支持近40种信号100余种参数的生成和测量;

·测试流程自动化。典型单步测试时间≤30ms,满足生产线对测试效率的要求;

·接口采用模块化标准设计,保证接口可更换,拆卸方便;

·适应于众多仪器,比如NI系列的数据采集卡、数字万用表、波形发生器、数字示波器等各种仪器;另外,可支持PLC、独立仪器等传统设备,保证硬件系统具有广泛的硬件基础。

b)灵活性:根据客户需求改变测试系统的功能及性能,可自行定义测试步骤、测试参数,支持按需设置外接设备和测试点。

c)拓展性:测试流程编写、硬件设置只需通过界面操作即可实现。

d)可靠性:软硬件充分考虑异常处理机制,可长时间、连续地无故障运行。

5.测试平台应用

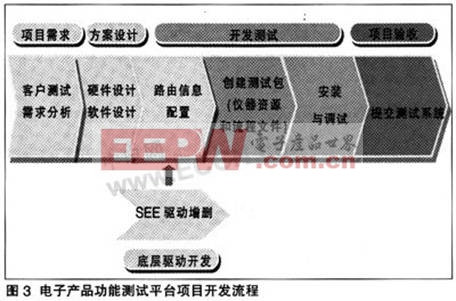

运用电子产品功能测试平台的项目开发流程如图3所示。我们通过客户提供的测试需求,即时地做出软硬件设计,采用ETP软件对各种配置文件进行修改。同时。运用强大的TestStand引擎功能编辑测试流程并进行测试,可以高效地完成测试任务。

平台应用特点如下:

·流程清晰;

·测试方便;

·报表规范。

平台应用案例

案例名称:某厂气象雷达电路板测试项目

1)某厂气象雷达电路板测试系统被测对象是13块电路板。

a)硬件配置

·PXI-8106、DMM-4070、FGEN-5421、DSO-5112、PXI-6509、PXI-6713、PXI-8421;

·自制信号调理机箱;

·自制信号接口机箱。

b)系统组成

本系统硬件由工作台、PXI分系统、电源(交直流电源、同步机等)机柜、测试接口机箱、测试夹具等构成,加上测试软件,组成完整的测试系统。

c)系统特性

·测试信号类型多

主要涉及AC SIGNAL、DC SIGNAL、AM SIGNAL、PULSED DC、PULSED DC TRAIN、SQUARE WAVE、WAVEFORM、IMPEDANCE、LOGIC DATA、RS SERIALS COMMUNICATION、SERIALS COMM ADAPTAR等。

·测试点数特别多

13块电路板,最少板子的测试点数也要将近100个测试点,最多的板子将近200个测试点。

2)下面通过对比来说明运用电子产品功能测试平台搭建测试系统的优越性。

·人工测试方法

通过使用便携式传统仪器,对每块电路板进行手动测试,同时人工记录每次测试数据。有这么多测试信号和测试点,其工作量之大是可想而知的,另外,人工测试带来非仪器精度造成的误差和过失也是不可避免的。所以,采用这种方式弊端很多:一方面测试效率低下,另一方面测试精度很难保证,最终直接导致开发周期和进度很难把控,整个系统开发质量体系很难建立。

·自动化测试方法

常见的是通过VXI总线方式,使用各种便携式传统仪器,通过各种仪器总线,如GPIB、CAN和LAN等,再编制各种仪器控制面板软件并逐一进行测试。这种方式带来的问题主要是,购买各种便携式传统仪器价格昂贵,直接造成开发成本增加。另外,由于各个仪器走的是外部总线,会降低整个测试系统的稳定性和可靠性指标。再有就是不使用测试平台,对各种仪器的控制、继承性和维护性很差,也会造成开发成本增加,开发周期延长。

·自动化测试方法

首先由于使用PXI总线,采用虚拟仪器技术,使得我们的测试系统具有灵活性、高稳定性、强通用性。另外,通过使用我们的电子产品功能测试平台,使得测试各种信号变得很方便。就拿这套气象雷达电路板测试系统来说,使用我们的平台,整个开发周期也就控制在1~2个月以内,所做的工作主要有:根据针对13块电路板的测试需求,编写对应的测试包,包括测试步骤和路由信息配置以及测试数据报表格式等。这部分的工作一般都在5~10个工作日内完成,具体根据测试需求的复杂性而定。另外一个主要的工作就是去设计UUT(被测板)与ATE(各种仪器)之间的
