基于LabVIEW的水循环温度控制系统设计

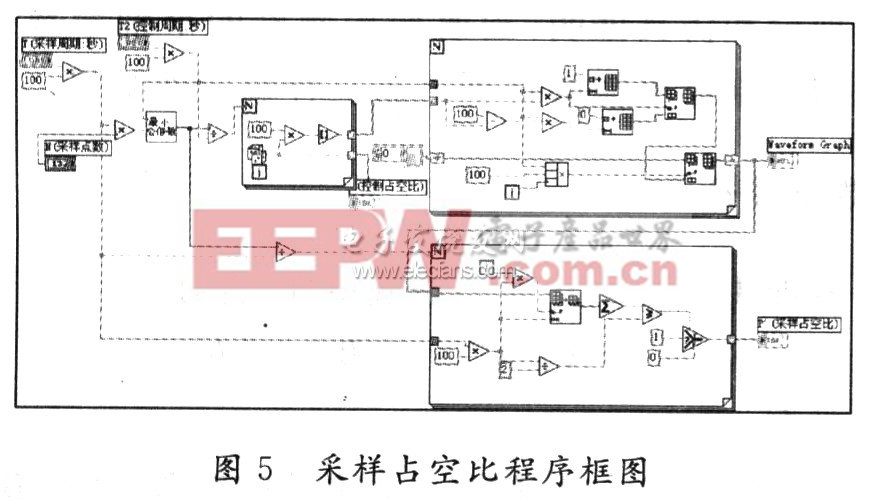

占空比，进而改变采样占空比，调节控制系统，提高控制质量，如图5所示。

3 程序调试

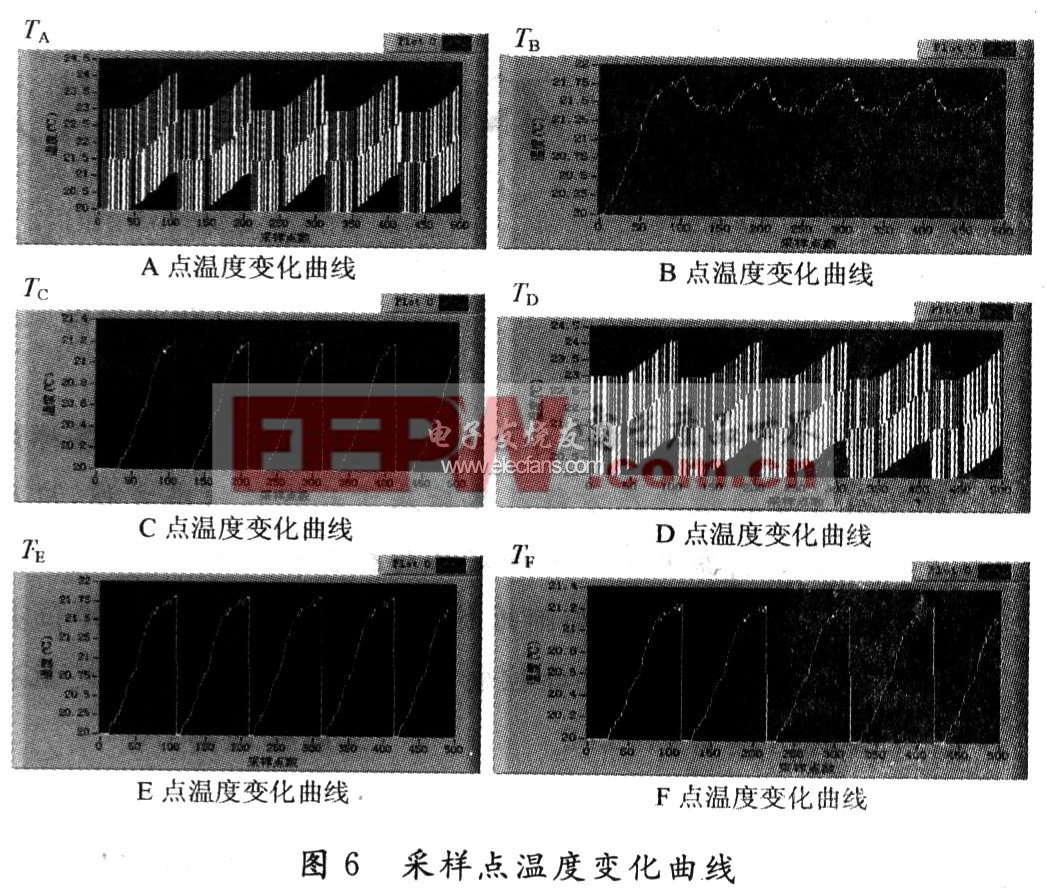

通过调试各个模块，并将所有功能联系起来，实现水循环自动温度控制系统。调试结果如图6所示。A点和D点，C点和F点，E点和B点温度曲线相近;A点和B点，C点和D点，E点和F点温度曲线相差大，并且采样点B温度波动值仅为0.75℃，较为稳定，从而表明本系统设计的控制方案合理可行，精度达到原设计的技术要求，可预见该系统设计在今后的工业控制实验中具有广阔的应用前景。

4 结 语

在本设计中，利用LabVIEW软件平台构建温度控制系统，具有设计时间短，参数调整灵活，系统仿真结果直观、准确、稳定等特点。实践证明，在LabVIEW环境下能够开发出各种功能强大，开放性好的虚拟仪器软件，构造出经济实用的计算机辅助测试、分析与控制系统。
