基于LabVIEW的温度继电器测试系统设计

都保存在设置好的电子表格中。打开这些文件可以清楚地看到所测量的数据。在excel中可调用宏，即可判断温度继电器是否合格。

3 实际测试与数据分析

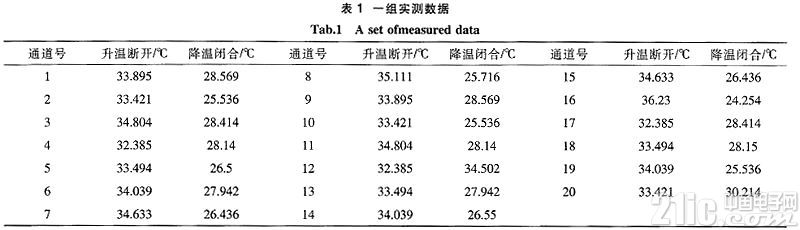

本系统测试利用2700自动扫描各个通道的阻值来判断温度继电器是断开或闭合。一个2700可以插2个7700即可以测试40个通道。以80个某型号(30±5℃)温度继电器为例，每次测20个需测4次，如表1给出其中一次测量的数据。这些数据将保存到excel中。

从表中可以看出通道8和通道16超标，需要剔除出来做进一步的验证。其他通道都符合测试技术要求可判为合格。需要说明的是通道8超标，主要误差来自于高低温箱升温过程中各个部位不均匀，因此在测试过程中，温箱的温度需要缓慢的升降以降低误差。

4 结束语

温度继电器在很多行业中都非常实用，传统的手工测试，人工记录已经满足不了更高的生产效率。该系统可以很好地解决这一问题，可以满足正常的测量需求，达到了自动化测试的目的。该系统也具备一定的扩展性，例如可以连接多个KEITHLEY2700，实现一次测量更多的温度继电器，大大提高测试的效率。
