Labview簇

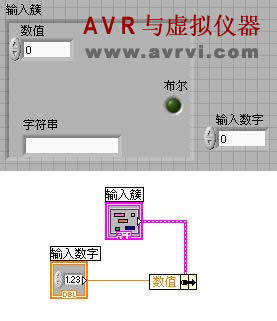

1. 1. 将它与“数值”端口相连，表示将用它来替换簇元素。如图：

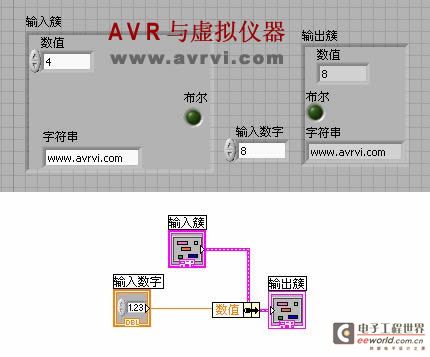

   2. 在“按名称捆绑”函数后面创建输出簇，完成后即可运行程序，如图：



2. 插接生成簇数组

   该例的目的是学习使用“索引与捆绑簇数组”函数插接簇数组函数来生成一个簇数组。

   1. 新建一个VI，打开程序框图，放置一个该函数，刚放入时它只有一个输入的端口，用定位工具拖拉它为3个输入端口。
   2. 在程序框图上放置三个数组外壳，然后分别添加字符串常量，数值常量和布尔常量，建立三个数组，如图:



      然后给他们赋如图所示的值，如图：



      然后连线，并创建显示控件，如图：

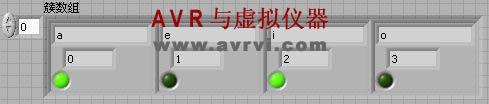

      运行，结果如图：



      说明：该函数从输入的3个数组中依次取值，相同索引值的数据被攒程一个簇，所有的簇构成一个一维数组。插接成的数组的长度与所有输入数组中长度最短的一个相等，多余的数据被丢弃。

3. 建立“数组的数组”

   该例看起来好像是不可以实现的，因为在数组的学习中，已经知道数组的成员不可以是数组。这里将学习把一维数组当成一个簇，然后通过建立簇的数组，因为簇数组的每一个成员都是一个簇（即一维数组），从而实现建立“数组的数组”的目的。

   1. 先新建一个VI，打开程序框图，放置一个“创建簇数组”函数，该函数的功能是建立簇的数组，簇数组的每个成员都是一个簇。刚放入程序框图时，函数只有一个输入端口，用定位工具拖动它的边框，使它具有3个输入端口。

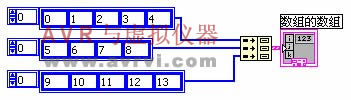

   2. 在程序框图上创建3个数值型数组，分别对它们进行赋值，第一个和第三个数组长度设定为5，第二个数组的长度设定为4。在“创建簇数组”函数的输出端口创建一个簇显示器，将簇显示器的标签内容改为“数组的数组”，如图：

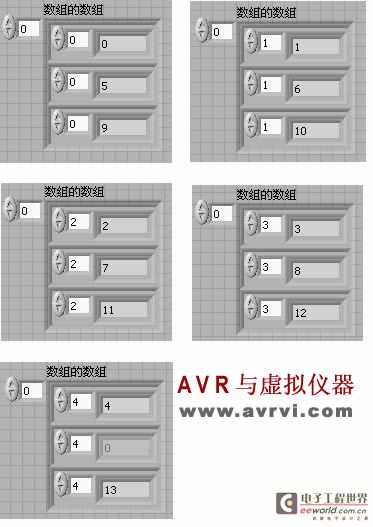

   3. 运行程序，即可在前面板上看到结果，如图：



Error簇

Error簇是一类很重要的簇，许多的控件里都有“错误输入”和“错误输出”这两个簇的端口，通常来讲，当一个VI中间出现错误而导致不能运行时，可以在出错的控件的“错误输出”端子创建一个显示控件，则可以让程序继续运行，如图所示，即为Error簇：

而Error簇更重要的应用在于，它可以控制控件执行的先后顺序，也可以通过Error簇来控制循环的终止。如图：

当信号的发生出现错误的时候，就可以把循环停止。
