32GHz带宽实时示波器技术揭秘（六）

亿，远比一般示波器使用的通用CPU快，该专用芯片也用在安捷伦最快的逻辑分析仪上，同时，该技术稍加改动后也被用到低阶的产品中。

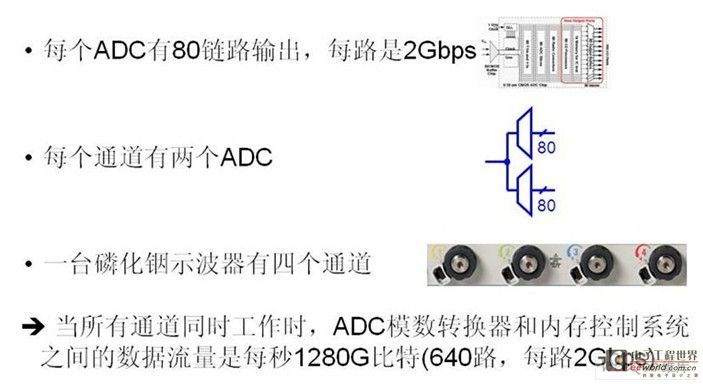

图7 当磷化铟示波器4个通道一起工作时，你每次按下“运行”按钮，每秒1280G比特的数据流就会被处理

我们来看一下示波器内部模数转换器和内存控制专用芯片的串行数据流量，如图7所示，每个模数转换器有80路串行链路输出，每路的速率是2 Gb/s，示波器每个通道后面有2个模数转换器，示波器共4个通道。这意味着当你每次按下示波器上的“Run”按钮时，每秒中的数据流量是1280Gbit（80 x 2 Gb/s x 2 x 4），该图也显示出在芯片中采用串行信号接口的威力，在测量仪器中，大量采样串行链路设计意味着仪器设计者非常熟悉串行设计可能面临的各种设计难题和挑战。

至此，我们通过6篇技术揭秘文章讲解了磷化铟示波器中采用的创新技术，大家可以猜想下一步， 根据安捷伦示波器部门总经理，Jay Alexander的说法，他只是根据已经制定好的策略执行而已，高端技术创新会往更高的实时带宽走，带宽超过32GHz后，模数转换技术会跟着有进一步的改进，同一时间，高端技术会逐步被用到低中端产品中。我们可以耐心等待下一个技术或产品的发布。
