基于高吞吐率WLR测试的 ACS集成测试系统

被测器件的数量，尤其在时间较长的可 靠性测试中，能节省大量时间并得到更多 的统计数据样本。

图5. 在顺序测试与并行测试之间的时间差

并行SMU-per-pin ACS集成测试系统的实现

使用多个GPIB组的2600系列源表实现 ACS集成测试系统的并行测试。通常使用4 个SMU（2台2600系列仪器）一组来测量4 端FET或4个电容器。组内的2600系列仪器 用TSP-LinkTM 连接起来作为一台仪器那样进行控制。此方法实现了系统可扩展性而且简化了ACS内的测试管理。因此，可以 建立多组SMU-per-pin测试系统。 对于并行测试而言，测试脚本预装载 至每台2600主机并保存在它的存储器内。 触发后，控制器将启动一个函数调用每个 组的主机，主机将运行脚本来协调其它 2600仪器。然后，此控制器扫描总线并 接收来自2600主机的测试结果。

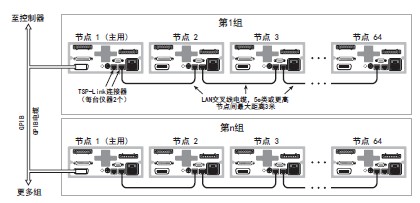

图6. 采用GPIB和TSP-Link连接的多组2600系列仪器设置示例。每组在相同时间开始运行（相同或不同的）脚本。

结论

面市时间延长和测试成本压力增大意 味着测试工程师必须用更少的投入做更多的事。利用吉时利久经验证的仪器和测量， ACS集成测试系统填补了基于交互式实验 室工具与高吞吐量生产测试工具之间的空白。 图1所示的ACS系统表示了一种SMU-per -pin配置，这对于缩微CMOS可靠性测试非 常有利。工程师使用此系统就拥有了极大的系统灵活性和吞吐量，不仅能提供数量 巨大的统计数据，还实现了性能卓越的独 立器件测量。
