触发不是万能的

的灵敏度，后者则要求触发的稳定度，这两者无疑是矛盾的：对于噪声信号的稳定触发，要求触发系统在触发门限周围实现一定迟滞（如图16所示）；另一方面，对于小振幅信号，较大的迟滞又会限制触发系统的灵敏度。传统示波器的触发迟滞电平为固定值，因此无法实现两者的平衡。

R&S示波器使用全新的数字触发架构，实现了触发迟滞电平可调的功能，可以有效解决噪声信号对触发稳定度的影响，并使得兼顾触发灵敏度和触发稳定度成为了可能。

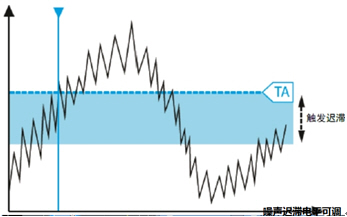

图 16 触发迟滞能够实现对噪声信号的稳定触发

5 结论

对于已知信号，在我们准确地设置触发条件后，理论上肯定能够准确稳定显示我们感兴趣的信号。如果无法确定异常信号是否存在，或者异常信号类型非常复杂，或者信号本身受到噪声干扰，这就使得电子工程师们手足无措，而无法选择正确的触发条件。可见，触发是定位问题最有效的工具，但却不是发现问题的有效手段。

但是“一个好汉三个帮”，百万波形捕获率快速捕获异常信号，MASK模板测试触发任意异常波形，触发电平迟滞可调的方法忽略噪声干扰。R&S示波器的这三个特点，势必与触发功能配合得相得益彰，用R&S示波器定位问题自然是事半功倍。

“工欲善其事，必先利其器”，这样的利器无疑是每个电子工程师的最爱！
