触发不是万能的

波器工作流程

示波器的波形捕获率可以由如下公式表示，指每秒钟内示波器可以进行循环捕获的次数，一次捕获处理显示的波形成为一个波形。

波形捕获率=1/捕获周期=1/(有效捕获时间+死区时间)

2.2.2 波形捕获率的影响

在整个采集捕获过程中，有效捕获时间相对于死区时间几乎可以忽略不计，所以只有不断缩小死区时间来提高波形捕获率，这样才会捕获到更多信号。如下图5所示，当波形捕获率为50,000wfms/s时，死区时间竟然占到了99.5%，而有效捕获时间只有0.5%，死区时间的异常波形（黄色区域红圈所示为罕见异常信号）无法被我们观测到，自然也就无法确认当前波形中是否存在异常信号。R&S公司的RTO和RTE系列示波器的波形捕获率高达每秒百万次，而其他基于Windows的示波器一般只能做到每秒几千次，甚至只有几百次。

图5 死区时间相对有效捕获时间示意图

现在可以回答2.1节末尾的问题了，将RTO1024设置为5ms的边沿延迟触发方式时，意味着示波器5ms才触发一次，即波形捕获率只有200 wfm/s，这是无法捕获到异常信号的；而在正常的边沿触发模式下，波形捕获率高达100万wfm/s，自然很容易确认有异常波形存在了。

图6 波形捕获率之比较

3 MASK模板测试——触发异常信号

接着上面的话题，使用波形捕获率高达百万次的示波器，我们很容易确定波形中存在异常信号。但是，如何触发图7中的异常信号呢？异常信号是如此复杂，以至于毛刺，边沿触发，矮脉冲，延迟等等触发类型都无法有效地将其触发。

图7 复杂的异常信号

怎么办？难道我们真的要缴械投降，坐以待毙了吗？答案当然是“否”，因为R&S系列示波器所具有的MASK测试功能，有效地解决了这一难题。

图8 MASK测试设置

图9 MASK模板触发到异常信号

采用MASK模板测试时，我们可以任意在时域感兴趣的范围内画出不同形状的MASK模板（如图8中的蓝色区域所示。顺便提一下，RTO示波器支持最多画出8个MASK模板），再对MASK模板做相应的设置（如：蜂鸣警告，停止，自动保存波形图片，自动保存波形数据等等），只要有异常信号触碰到MASK模板，RTO示波器就会自动执行以上动作，并将异常信号显示出来（如图9所示蓝色MASK模板内的毛刺）。

虽然异常信号的类型非常复杂，但是利用MASK模板测试功能，可以非常快速的将其触发出来，并且可以根据MASK模板设置自动做出后续动作，非常的人性化！

更为先进的是，R&S示波器还支持在频域内进行MASK模板测试，在频域中将各种异常信号捕获下来，并根据MAK模板设置做出相应的动作，这可是R&S示波器所独有的功能。

图 10 R&S示波器独有的频域模板触发功能

4 如何抵抗噪声引起的误触发

4.1 噪声引发的误触发

当今社会，电子产品的发展日新月异，这也使得我们的工作环境日益复杂，存在着大量的电磁噪声。您知道这些噪声会对示波器的触发带来什么样的影响吗？请您往下看。

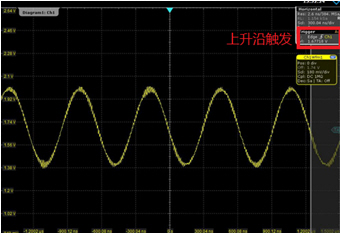

我们再来做实验。先观察图11所示的波形，怎么会有上升沿和下降沿交织在一起的正弦波？是眼花了吗？当然不是，揉揉眼睛再看还是一样的结果。难道是信号本来就是这个样子吗？当然也不是，信号本身就是正常的正弦波，绝对没有“性格”分裂。

图11正弦波双沿显示

继续来，持续按动示波器的“单次触发”按键，怎么突然发现波形在下降沿触发了（图12）。再看看示波器设置，明明是上升沿触发啊！难道是示波器出问题了吗？答案自然还是“否”，我们的示波器工作一切正常！

图12 波形错误地触发在下降沿

看到这里，您是不是迷糊了，以至于无法相信自己的眼睛了。不给您卖关子了，下面将波形的边沿放大，发现什么了没有？对的，正弦波边沿叠加了很多噪声信号，而且这些噪声的上升沿和下降沿具有一定的电压幅值（图13）。当示波器触发到正弦波下降沿上的噪声的上升沿后，就出现了图11、12所示的异常信号。

图13 正弦波上叠加了噪声信号

现在明确了，问题就是这些噪声引起的，可怎么解决呢？请看4.2节！

4.2 解决之道

用R&S系列示波器的话，办法非常简单，直接忽视这些噪声就可以了。我们只要打开触发对话框中的“Noise Reject”界面（图14），然后调节迟滞电平幅度直到大于噪声的电平幅度后，波形的双沿消失了，而且也不会误触发在下降沿了（图15）。
图15所示的横穿整个屏幕的蓝色区域，即为噪声迟滞电平的范围，凡是电平小于该范围的噪声一律不触发，真是非诚勿扰啊!

图 14 “Noise Reject”界面

图 15 噪声迟滞范围，降低触发灵敏度

由1.1节可知，触发的作用有两个：隔离感兴趣的事件和同步波形。前者要求触发
