功率分配系统（PDS）设计：利用旁路电容/去耦电容（一）

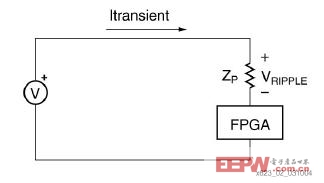

图1：简化的PDS电路图

图2是一个更加简化的PDS电路图，显示了分解为频率相关电阻的所有电抗元件。

图2：更加简化的PDS电路图

电感的作用是什么？

电容和PCB电流通道的属性之一就是延迟电流变化。因此，电容不能立即响应瞬态电流，或者高于其有效频率范围的变化。这种属性称为电感。

可以将电感视作电荷的动量。其中，电荷在导体中以一定速率移动，代表一定量的电流。如果电流水平发生变化，那么，电荷就必须以不同的速率移动。由于该电荷有一定的动量（保存的磁场能量），因此，要在一段时间后电荷才能实现减速或加速。电感越强，对改变的阻力就越强，从而使得电流需要更长时间才能发生变化。

PDS的目的是满足器件可能有的任何电流需求，并尽可能迅速地响应这种电流需求的变化。如果未能满足这种电流需求，那么，器件的电源电压就会发生变化。这就是电源噪声。由于电感会阻碍旁路电容迅速响应变化的电流需求的能力，所以应当最大限度地降低电感。

图1显示了FPGA和电容之间的电感和电容和稳压器之间的电感。这种电感是电容自身以及PCB中的所有电流通道的寄生现象。必须最大限度地降低所有这些电感。

电容寄生电感

在电容的各种属性中，通常认为电容值是最重要的。然而，在PCB PDS设计领域，寄生电感属性（ESL，即等效串联电感）与电容值同样重要，甚或更为重要。

影响寄生电感的一个重要因素是封装的尺寸。一般而言，极为简单、体积小巧的电容的寄生电感低于体积较大的电容。就像较短的电线产生的电感低于较长的电线，较短的电容产生的电感也低于较长的电容。同样地，就像较粗或较宽的电线产生的电感低于较细的电线，较粗的电容产生的电感也低于较细的电容。

由于这些原因，在选择去耦电容时，应当选择特定额定值中体积最小的封装。类似地，对于特定封装尺寸（尤其是固定的电感值），应当选择采用该封装的电容中电容值最高的。

表面安装式芯片电容是目前市场中体积最小的电容，因此，是分立式旁路电容的理想选择。对于低于2.2 μF的极小的电容值，如0.001 μF，通常使用X7R或X5R型电容。这些电容具备很低的寄生电感和可接受的温度特性。对于较高的电容值，如1000 μF，则使用钽电容。这种电容具备较低的寄生电感和相对较高的等效串联电阻（ESR），使其具备较低的品质因素，从而能够提供范围广泛的有效频率。钽电容不仅具备相当高的电容值，而且封装尺寸也不大，从而降低了板上空间占用。如果没有钽电容可用，可以使用低电感电解电容。具备类似特性的其他新技术也可使用。

真正的电容具备多种特性，包括电容值、电感以及电阻。图3显示了一个真正的电容的寄生模式。应当将一个真正的电容视作一个RLC电路。

图3：真正的、而不是理想的电容的寄生现象

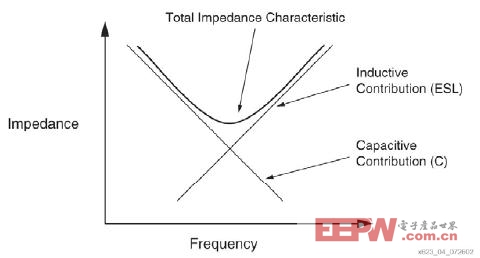

图4显示了一个真正的电容的阻抗特性。在这张图中的重合的两条曲线对应于电容的电容值和寄生电感（ESL）。这两条曲线共同构成了因电容的寄生效应而产生的该RLC电路的总阻抗特性。

图4：寄生效应对总阻抗特性的贡献

随着电容值的增加，电容曲线将逐渐下降，并向左移动。随着寄生电感的降低，电感曲线也将逐渐下降，并向右移动。由于采用特定封装的各种电容的寄生电感基本上是固定的，该电感曲线也保持固定。如果选择了采用该封装的不同电容值的电容，其电容曲线将相对于该固定的电感曲线向上或向下移动。降低采用特定封装的电容的总阻抗的唯一方法就是降低其电容值。使寄生电感曲线向下移动（从而降低总阻抗特性）的唯一方法，就是并联多个电容。
