四通道16位DAC节省多通道PLC的空间、成本和功耗

        系统

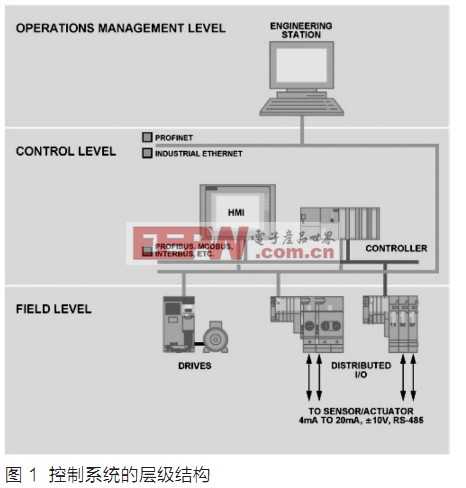

典型工业控制系统的通信分层情况如图1所示。直到最近，分布式输入/输出(远程I/O和可编程逻辑控制器(PLC))通常仍然使用Modbus、 PROFIBUS(过程现场总线)或Fieldbus等开放或专有协议进行连接。如今，业界对使用PROFINET5的兴趣日渐增强，它是 一种设计用于在以太网设备之间快速交换数据的工业以太网协议。

在"现场"级，用于将工业驱动器、电机、执行器、控制器与PLC/DCS I/O系统互连的现场总线协议为数众多，包括 DeviceNet、CAN、InterBus和上述PROFIBUS、Fieldbus。

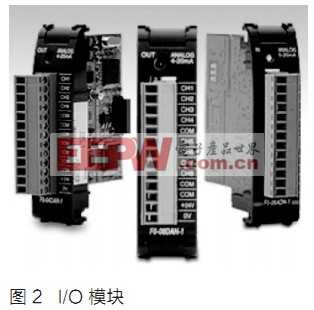

输入输出(I/O)控制器连接工厂或过程环境中的传感器和控制执行器，并通过上述模拟和数字方式与多个终端节点通信。本身安全的系统通过4mA至20mA电流环路进行连接，一些系统则使用隔离技术。控制处理器通常为8位至32位处理器，性能最高可达100 DMIPS(Dhrystone 百万条指令/秒)。工厂自动化设备结实耐用，能在恶劣的工业环境中工作而不需要风扇。图2显示了几个8通道模拟I/O模块的例子。由于其尺寸小，因此功耗有限，有些甚至不到5W。

模拟4mA至20mA电流环路常用于工业过程控制的信号传输，4mA代表范围的低端，20mA代表范围的高端。电流环路的主 要优势在于信号精度不受互连线路的压降影响，而且环路可以提供最高4mA电流为器件供电。即使线路电阻很大，电流环 路变送器也会在其电压能力范围内维持适当的电流。

通过4mA所代表的"活动—零"状态，接收仪表可以检测环路的一些故障(例如：0mA表示开环，3mA表示传感器发生故障)，双线变送器设备也能通过环路电流供电。此类仪表用于测量压力、温度、流量、pH值和其它过程变量，以及控制阀门定位器或其它输出执行器。模拟电流环路中的电流可以在环路中的任一点，通过一个串联精密电阻转换为电压输入。仪表的输入端可能会将电流环路的一端连接到机壳(大地)，因 此当串联连接多个仪表时，可能需要模拟隔离器。

        功耗考虑

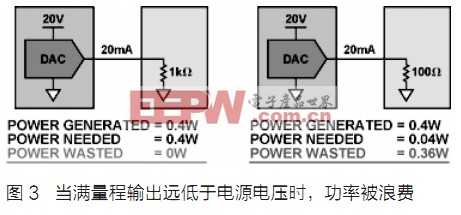

在图3所示的系统中，一个通道配置为4mA至20mA通信(本例中为从DAC驱动一个执行器负载)。执行器的端接电阻决定环路所需的最大电源电压。例如，100电阻至少需要2 V电压才能提供20 mA电流。如今的系统必须能够驱动最高达(有时甚至超过)1k的负载，这是很常见的要求。对于这一负载阻抗和20 mA的满量程电流，电源需要提供至少20 V电压。所产生的功率为：

P = V × I = 20 V × 0.02 A = 0.4 W.

如果负载阻抗变为100 ，使用同一电源(有效条件)时，即使只需要 0.04 W功率，功耗仍将为0.4 W。这种情况下，系统的效率损失为90%，360mW功率遭到浪费。

对于一个8通道模块，20V电源下的总功耗将为3.2 W，其中多达2.88 W的功率遭到浪费(如果所有负载均为100 )。这种情况下，自热效应和功耗预算的提高开始演变成问题。模块内的温度升高可能导致系统误差增大，各个器件的漂移特性需要纳入系统整体的误差预算中加以考虑。

设计人员会考虑各种办法来解决这些问题

• 增大模块尺寸以支持更多功耗，但成本会增加，因而 这种解决方案的竞争力不强。

• 使用散热和/或风扇控制，这是一种昂贵的解决方案，同时会增大空间。

• 减小最大负载阻抗，以便限制电路的整体功耗，在一些应用中，这会限制性能，导致系统的市场竞争力下降。

无论如何，在更小的空间中提供更多的通道这一趋势会给许多系统设计人员带来散热和功耗方面的困扰。一种有助于解决此问题的方法是从5V电源入手。监控输出负载电压，然后根据需要有效升压并调节输出电压。图4显示5V电源和一款高效率DC/DC升压转换器利用反馈控制提供适当的输出电压，使片内功耗最小。

       AD5755系列4通道、16位、串行输入、电压和电流输出DAC能够提供这种闭环动态电源能力。它的每个 通道都能以16位分辨率提供电流或电压，输出端由动态电源控制下的DC/DC转换器供电，因此该器件相当于在一个非常紧凑的9mm × 9mm × 0.8mm封装中提供4个低功耗节点。

图 5的简化电路显示了使用感性升压电路的动态电源控制工作原理。每个通道都能提供30V以上的升压输出电压。动态电源控制机制利用反馈调节输出电压，然后经过电阻分压器分压后与内部误差放大器中的基准电压进行比较，产生一个误差电流。开关周期开始时，MOSFET开关接通，电感电流缓升，然后测量转换为电压的MOSFET电流。当电流检测电压大于误差电压时，MOSFET断开，电感电流缓降
