大中型UPS原理分析

时间:02-27 来源:互联网 点击:

当交流旁路电源电压与逆变器输出电压之间的相位差超差(一般UPS允许的最大相位差在3.6°~15°之间)或上述两种电压间的瞬态电压差过大(如超过25V以上)时,静态开关逻辑控制电路会发出禁止切换命令。在这种情况下,由市电交流旁路供电至逆变器供电的切换操作只能采取不同步切换方式,以免在执行切换操作的瞬间因环流过大而引发事故,如烧毁静态开关中的晶闸管或逆变器中的末级驱动晶体管模块。现以图4-10所示的控制系统为例来说明不同步切换的工作模式:

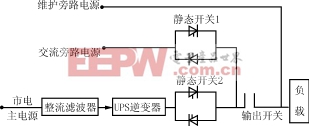

图4-11利博特公司7400系列UPS的静态开关控制框图

当UPS需从逆变器供电向市电交流旁路供电切换时,是采用“先断开后接通”的控制方式来执行切换操作的。即先让位于逆变器供电通道上的接触器断开,然后在经过0.2sG0.8s的时间延迟后,才让处于市电交流旁路通道上的静态开关中的晶闸管导通。因此,当UPS在执行不同步切换操作时,对用户的供电而言,它有可能会出现0.2s~0.8s的供电中断。
