利用电压下降时间调节PWM转换器最大占空比

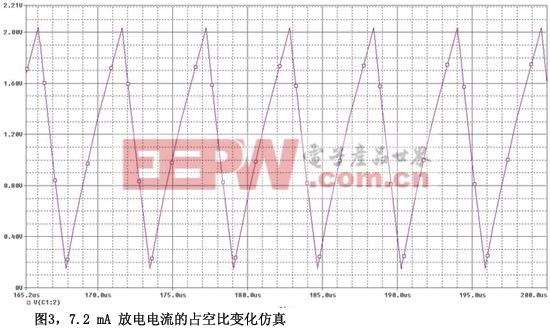

容器的电容为 4.688nF，可以得出充电周期的平均电流。这将和放电时通过电阻的平均电流一致。7.2mA 的放电电流与通过电阻的平均电流 (Iavg) 之间的差值电流是电容器放电时的平均电流。计算出电容器放电所需的时间是。这就是说，较低放电电流时的最大占空比是67%，并且频率将减小为178.7kHz。电路仿真的结果参见图3。
接下来电路设计人员必须参照说明书，确定Ct和Rt的变化是否在IC的工作范围内。他还必须验证频率的波动范围是178kHz ~ 200kHz，并且应用中最大占空比是从低频率时的67% ~ 200kHz时的75%。

　　如果电路必须工作于200kHz或更高频率，则应在接地与Ct电容器之间施加一个电压脉冲，其保持时间比下降时间短，使电路同步。这会触发IC的放电电路，对电容放电。不过，200kHz时最大占空比将与放电电路未触发时一致。如果电路在178kHz与67%占空比时是自由运行的，则通过同步，电路也将在200kHz工作。但是它仍然有67%的最大占空比，只是斜坡电压波的波幅减少了。

　　用精确值Ct=4.31 nF、Rt=1.8kΩ构建一块试验电路板进行测量。计算所得的频率为192kHz，与实际测量值一致。占空比略微有些不同，约为 77%，这可能是因为测量误差。分析、仿真以及实际的测量均显示了良好的一致性。
