PWM整流控制技术的在线式UPS

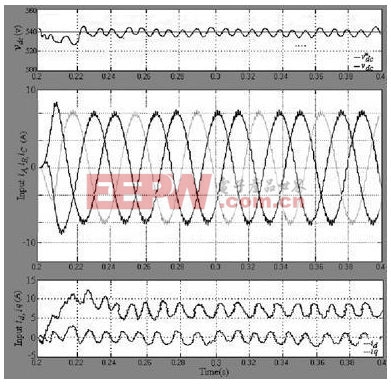

图4 传统控制策略的仿真结果

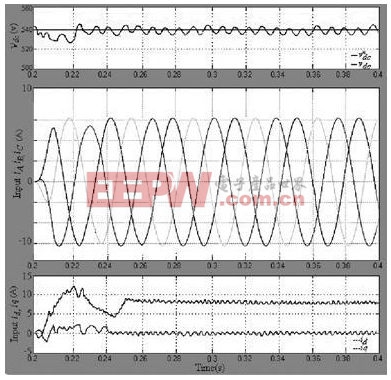

图5 新型控制策略的仿真结果

　　5 实验结果

　　基于两个数字控制器TMS320C2812DSP控制整流器和逆变器，分别在图3使用相同的负载进行模拟实验。图6为在线收集的稳态下的直流电测量值和筛选值。显然，直接测量Udc为代表的100Hz组成部分得到显着抑制，由四阶滤波器证明了这一瞬态测试。

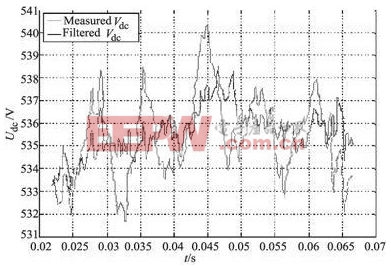

图6 测量Udc过滤Udc的实验结果

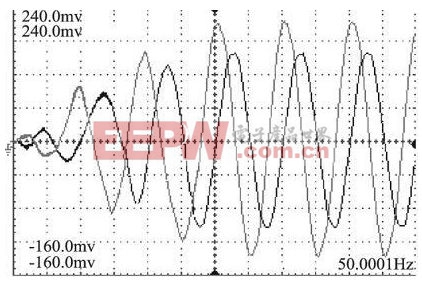

　做以上重复的模拟实验，其结果如图7和图8所示。

图7 传统iinAB相的实验结果

图8 新型iinAB相的实验结果

　　可以看出，本文提出的控制技术提高了平衡的三相输入电流，相似的波形如图4和图5的仿真结果。

　　6 结论

　　本文提出一种新型前端PWM整流的标准整流逆变控制技术系统，以实现解耦之间的转换与直流电容在不平衡负载下连结三相逆变器，针对前端控制的整流器在不平衡负载的影响分析，在此基础上设计和使用了电压电流环回路，制止2次谐波分量的直流电压反馈，对整流器和逆变器的输入电流进行过滤，使其不破坏动态响应的直流母线电压。通过仿真和实验结果有效地证明了本文所提出的新型控制技术。
