基于平均电流算法的VIENNA整流技术的研究

定负载条件下VIENNA整流器样机的实验波形。由图可见，VIENNA整流器在稳态条件下，输入线电流能跟踪正弦输入相电压波形，且实现了直流侧稳压和电容电压平衡控制， 实验测得THD=1.58%，PF=0.99。图4为在轻载情况测试VIENNA整流器的波形，从波形可以看出，在轻载情况下，整流器的谐波含量明显增加。

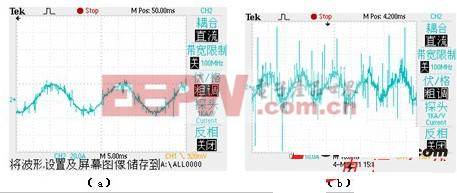

图4 带载实验图:( a) 满载试验电流波形图 ;(b)轻载试验电流波形图

5 结束语

本文设计了基于平均电流算法的VIENNA控制器，此拓扑结构及其的电路结构简单，使整流器具有三电平的性能，同时，又克服了使用全可控器件设计三电平整流器的复杂性和不稳定性，通过设计利用此控制算法和结构设计的6.2kW整流器进行验证，结果表明，该控制算法在VIENNA整流结构中应用时完全可行的。

参考文献

[1] Johann W. Kolar, Uwe Drofenik, Franz C. Zach. VIENNA Rectifier II—A Novel Single-Stage High-Frequency Isolated Three-Phase PWM Rectifier System

[J]. IEEE Trans ON Industrial Electronics.1999,46(4):674-691.

[2] 吴吉良，张东来，肖学礼.三电平数字化整流器控制系统设计[J].电力电子技术，2006，40(2)：20- 23.112

[3]刘秀, 张化光, 褚恩辉. 三相电压型 PWM 整流器功率控制方法. 电机与控制学报. 2009, 13(1): 47~51

[4] 方宇, 裘迅, 邢岩. 三相高功率因数电压型 PWM 整流器建模与仿真. 电工技术学报. 2006, 21(10): 4449

[5] 姬凯. 三电平PWM 整流控制策略实时半实物仿真研究[D]. 武汉: 中国舰船研究院武汉船用电力推

进装置研究所硕士学位论文,2009.

[6] Tero Viitanen, Heikki Tuusa. Space Vector and Control of a Unidirectional Three-Phase-Level Switch VIENNA I Rectifier with LCL-type AC filter[C].IEEE. 2003:1063-1068.

[7] Tero Viitanen, Heikki Tuusa. A SteadyState Power Loss Consideration of the 50kW VIENNA I

and PWM Full-Bridge Three-phase Rectifier

[C].IEEE Power Electronics Specialists Conference.2002,2:915-920.

[8] Chongming Qiao, Keyue Ma Smedley.Three-Phase Unity-Power Factor StarConnected Switch (VIENNA) Rectifier With Unified Constant-Frequency Integration Control [J]. IEEE Trans on Power Electronics. 2003, 18(4):952-957.

[9] Chongming Qiao, Keyue M. Smedley .Three-phase Unity-Power-Factor VIENNA Rectifier with Unified Constant-frequency Integration Control [C]. IEEE CIEP. 200

(10):125-130.

[10] Keyue M Semdley, Sloboan Cuk.One-cycle control of switching converter

[J].IEEE Trans on Power Electronics,1995, 10(6) : 625-633.

[11] K.A. Corzine, E J.R. Baker,J. Yuen. Reduced Parts-Count Multi-Level Rectifiers [J].IEEE Trans.on Industry Applications,2001 IEEE:589-596.■
