基于FPGA的SOPC系统DAB发射端硬件实现

波频率不能超过系统时钟频率的40%,所以其动态性能最高为400MHz,符合band3波段的要求.AD9957的外围电路包括18位并行数据接口和控制接口，其电源电压分3.3v和1.8v,两者都需要用数字电压与模拟电压分别供电.

信号放大部分采用可变增益放大器AD8369,其带宽范围600MHz,最大增益范围-5dB到40dB,通过芯片使能端DENB和增益选择控制端口BIT0~BIT3来控制信号放大.AD9957与AD8369之间使用阻抗为50ohm,用比率为4的射频变压器TC4-1WG2+进行阻抗匹配.

3.2 USB接口模块

USB接口模块主要是将在软件编码器上完成信道编码的数字信号高速的传输到FPGA进行IFFT运算.在设计中，USB接口模块的传输速度必须达到300Kbytes/s,才能满足实时传输数据的要求.本文中选用了由FTDI公司推出的FT245BL芯片.

该芯片性能优良，提供了一种在PC主机和外设之间进行数据传输的简单.低成本.高效率的传输方法.FT245BL需要6MHz晶振，通过芯片内部的振荡器和倍频产生12MHz和48MHz的时钟供芯片使用.

FT245BL需要提供5V和3.3V的工作电压.

4.结果

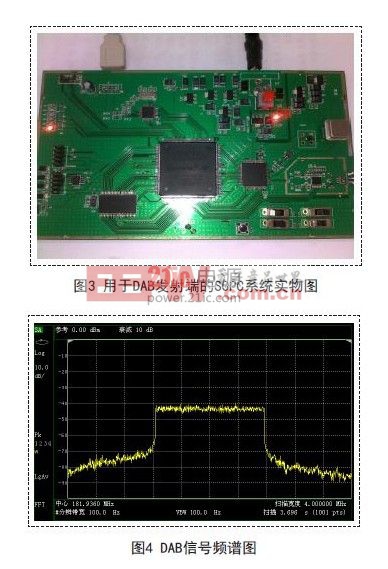

如图3所示为DAB发射端的SOPC系统硬件电路实物图，完成FPGA芯片配置和软件程序下载后，电路板上电，初始化成功后指示灯点亮.经过信道编码的DAB数据通过USB开始进入到硬件电路中进行调制.上变频和信号放大的处理，最后通过天线发射出去.如图4所示，为使用本文所设计的DAB发射机电路产生的DAB信号频谱，此DAB信号中心频率为181.936MHz,能被DAB接收终端接收，且播出的节目流利顺畅.

结果证明本文设计的这套电路板能运用FPGA的SPOC系统很好的完成DAB信号发射任务.
