单片机和PTR2000实现短距离无线通信方案

PC机端应为接收;当PC机端发送时，单片机端应为接收。

4.2 串行无线通信协议设计

无线通信中，由于外部环境的干扰，通常误码率较高，因此通信协议的设计对保证通信的可靠性十分重要。协议的设计主要是帧结构的设计，在该无线通信系统中，存在指令帧和数据帧。数据帧的内容包括起始字节、数据长度字节、数据字节、结束字节和校验和字节，如表2所示。

起始字节定义为“$”字符，其数值为0x24;结束字节定义为“*”字符，其数值为0x2A。

采用校验和的方法进行帧的校验，将所有字节相加，然后将结果截短到所需的位长。发送端对待发送的数据进行校验和计算，将校验和值放在数据后一起发送;在接收端，对接收到的数据进行校验和计算，然后与收到的校验和字节比较，进行误码判断。

对于单片机，指令帧主要有3种：PC机发送给单片机的请求发送指令、错误/超时重发指令、单片机发给PC机的发送完毕指令。在该系统设计中指令帧采用数据帧的格式，将其中的。数据字节固定为一个字节，根据定义的字节判断数据状态。4.3 程序流程

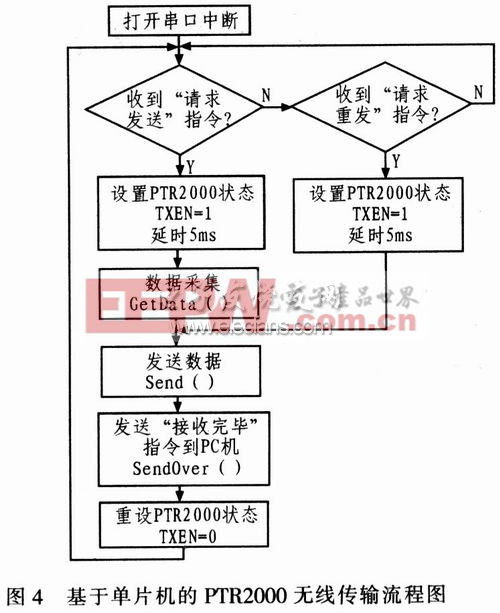

单片机开始需将无线数据传输模块PTR2000设置处于接收状态，通过串口中断识别由PC机通过无线信道传输来的指令，根据接收指令的内容采集数据并启动发送。发送前需将PTR2000模块设置为发射状态，且等待5 ms才可发送，发送完毕后，向PC机端发送“发送结束指令”，并将PTR2000模块重设为接收状态。图4为系统软件设计流程图。

5 结束语

通过实验验证该无线数据传输系统运行良好，单片机控制得相当准确。在应用时将系统作为一个模块可方便地移植，以便构建更为复杂的无线通信网络，可应用于小型无线网络、无线抄表、小区传呼、工业数据采集系统、安全防火系统等领域，具有一定实用价值。
