MACH 2系统TDM通信接口的研究

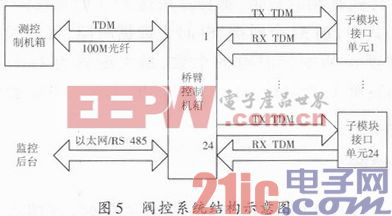

桥臂控制机箱是连接子模块接口单元与阀控制机箱的枢纽，它最多可以连接24个子模块接口单元，主要完成子模块电容电压排序，故障检测的功能；通过一收一发光纤，实现子模块状态信息的上传和控制命令的下发。

4 测试波形
在MACH 2控制系统上，置位4个通道的数据，借助于示波器，在测控机箱上测试Frame svnc，Clock，Data这三个信号。测试波形分别如图6，图7所示。

通过示波器观察，在测控机箱上测得Frame svnc，Clock，Data这三个信号。在这里只给了4个通道数据，图6所示的是相邻两帧的数据，这4个通道的数据依次为0，+1，-1，+1。图7所示的是校验码的信息，它位于每帧的最后一个Slot，长度为32 b信息。经过测试，证明TDM这种通信方式传输数据的正确性以及可靠性。

5 结语
TDM作为一种新兴的传输技术，按照预先指定的时间间隙，遵从固定的数据格式对信息进行传输。就某一时刻而言，通道上传送的仅是一路信号而不是多路复用信号；就某一时间段而言，通道上传送的是多路复用信号，也就是时分复用。TDM通信能够提供丰富的数据采集、处理方式，提高了通信系统通道的利用率和时效性，广泛应用于现代化的通信领域。
