DC／DC转换器LT3496及其在多通道LED驱动器上的应用

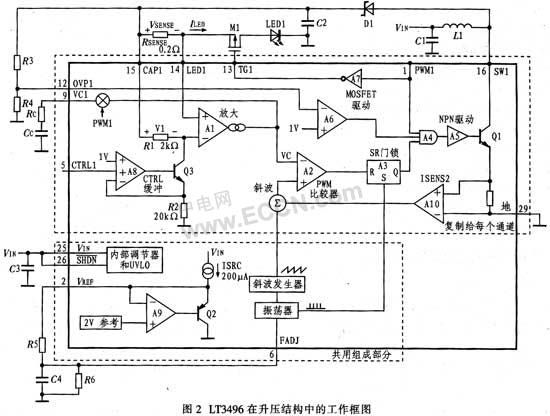

T3496还有欠压锁定电路，在输入电压低于2.4 V时关闭三个通道的驱动器，以防止驱动器在低压下不稳定时误操作。

3.2 LT3496应用电路

图3所示是最小BOM降压模式LED驱动器的应用电路。为了正常工作，在VIN与GND之间必须放置一只旁路电容，该电容为低ESR陶瓷电容，容量值为1 μF或更高。降压模式中，当开关断开时，由于电流反馈回肖特基二极管，使PVIN上电容的电流脉冲最大。为了得到最佳可靠性，该电容应具有低ESR和ESL特性，并具有适当的额定电流。RMS输入电流为：

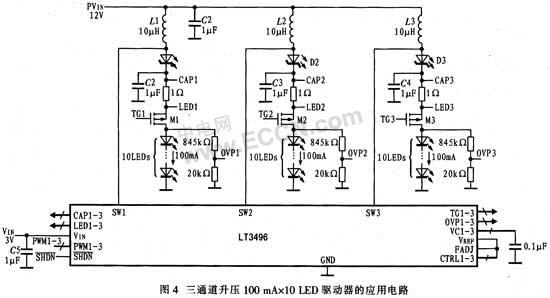

在LED应用中，LED的相对阻抗较低，输出滤波电容足以降低纹波电流，为了得到相同的LED纹波电流，升压和降压-升压模式应用中所需滤波电容容值比降压模式中的容值大。对于降压模式的LED，通常每通道须接一只0.22μF的陶瓷电容；而对于升压和降压-升压模式，每通道需接一只1 μF的陶瓷电容。图4为三通道升压100 mA×10 LED驱动器的应用电路。



　　连接一只与LED负载串联的外部感应电阻RSENSE，可对每通道的LED电流编程设置，同时用CTRL输入设置感应电阻的电压调节门限。若CTRL电压VCTRL小于1 V，LED电流ILED=VCTRL／(10 RSENSE)，如果VCTRL大于1 V，LED电流ILED=100 mV／RSENSE CTRL还可与PTC电热调节器相结合，提供LED负载的过热保护，如图5所示。



4 结束语

作为三路输出的LED驱动器，LT3496可驱动多达24个500 mA LED，并提供3 000：1的TrueColor PWM调光，用户可根据需要选择相应数量和电流值的LED进行驱动，并通过检测LED高端的输出电流，实现降压、降压-升压或升压型的不同配置。另外，用户只需用一只外部检测电阻就可编程设置每个通道的输出电流，使用方便。LT3496在RGB照明、大屏幕显示及电子设备照明等方面具有广泛的应用空间。
