集成专用驱动器在开关电源中的应用

时间:04-17 来源:互联网 点击:

设计带来了极大方便,特别是自举悬浮驱动电源大大简化了驱动电源设计,只用一路电源即可完成上下桥臂两个功率开关器件的驱动。IR2110的典型应用电路如图2所示。

但是在这种电路的使用上存在很大的问题,当高压侧电压缓慢地往上升时可以清楚地看见毛刺越来越严重,电压很低时管子发热严重,芯片很容易烧掉。这些问题都是由于2 11 0自身的一些不足产生的,IR2110不能产生负偏压,如果用于驱动桥式电路,在半桥电感负载电路下运行,处于关断状态下的IGBT,由于其反并联二极管的恢复过程,将承受C-E电压的急剧上升。此静态的dv/dt通常比IGBT关断时的上升率高。由于密勒效应,此dv/dt在集电极,栅极问电容内产生电流,流向栅极驱动电路,如图3所示。虽然在关断状态时栅极电压Vg为零,由于栅极电路的阻抗(栅极限流电阻Rg,引线电感Lg),该电流令VGE增加,趋向于VGE(th)。最严重的情况是该电压达到阈值电压,使IGBT导通,导致桥臂短路。IR2110驱动输出阻抗不够小,沿栅极的灌人电流会在驱动电压上加上比较严重的毛刺干扰。

2.2 IR2110改进抗干扰电路

2.2.1 带电平箝位的IR2110驱动电路

针对IR2110的不足,对输出驱动电路进行了改进,可以采用在栅极限流电阻上反并联一个二极管,但在大功率的环境下不太明显。本文介绍的第一种方法就是下面如图4所示电路。在关断期间将栅极驱动电平箝位到零电平。在桥臂上管开通期间驱动信号使Q1导通、Q2截止,正常驱动。上管关断期间,Q1截止,Q2栅极高电平,导通,将上管栅极电位拉到低电平(三极管的饱和压降)。这样,由于密勒效应产生的电流从Q2中流过,栅极驱动上的毛刺可以大大的减小。下管工作原理与上管完全相同,不再累述。

2.2.2 IR2110负压产生电路

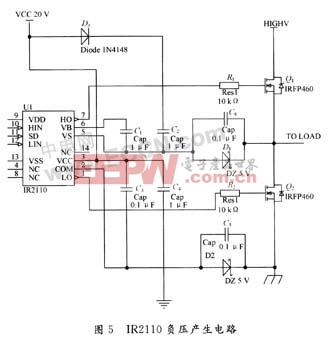

在大功率IGBT场合,各路驱动电源独立,集成驱动芯片一般都有产生负压得功能,如EXB841系列,M57957系列等,在IGBT关断期间栅极上施加一个负电压,一般为-3~-5 V。其作用也是为了增强IGBT关断的可靠性。防止由于密勒效应而造成的误导通。IR2110芯片内部虽然没有产生负压功能,但可以通过外加几个无源器件来实现产生负压得功能,如图5所示。在上下管驱动电路中均加上由电容和5 V稳压管组成的负压电路。

其工作原理为:电源电压为20 V,在上电期间,电源通过Rg给Cg充电,Cg保持5 V的电压,在LIN为高电平的时候,LO输出0 V,此时S2栅极上的电压为-5 V,从而实现了关断时负压。

对于上管S1,HIN为高电平时,HO输出为20 V,加在栅极上的电压为15 V。当HIN为低电平时,HO输出0 V,S1栅极为-5 V。

IGBT为电压型驱动器件,所以负压负压电容C5,C6上的电压波动较小,维持在5 V,自举电容上的电压也维持在20 V左右,只在下管S2导通的瞬间有一个短暂的充电过程。

IGBT的导通压降一般小于3 V,负压电容C5的充电在S2导通时完成。对于C5,C6的选择,要求大于IGBT栅极输入寄生电容Ciss。自举电容电电路中的二极管D1必须是快恢复二极管,应留有足够的电流余量。此电路与一般的带负压驱动芯片产生负压原理相同,直流母线上叠加了5 V的电压。

2.2.3 IR2110结合隔离变压器电路

上面2种方法已经得到了广泛的应用,但是也有他的缺点,首先电路比最简单的应用电路要复杂的多,其次所用的器件数目增多,成本增加,再次效果也并不是非常好,这主要是因为IR2110芯片本身很容易受到开关管的影响。

负载增大,电压升高,IR2110的输出波形就会变得很混乱,所以用常规的变压器隔离和IR2110结合起来使用其电路图如6所示,这种电路结合了经典电路的部分内容,大大地减小了负载对驱动的影响,可以用于大功率场合,电路也比较简单,非常实用。

其工作原理为:电源电压为20 V,在上电期间,电源通过Rg给Cg充电,Cg保持5 V的电压,在LIN为高电平的时候,LO输出0 V,此时S2栅极上的电压为-5 V,从而实现了关断时负压。

对于上管S1,HIN为高电平时,HO输出为20 V,加在栅极上的电压为15 V。当HIN为低电平时,HO输出0 V,S1栅极为-5 V。

IGBT为电压型驱动器件,所以负压负压电容C5,C6上的电压波动较小,维持在5 V,自举电容上的电压也维持在20 V左右,只在下管S2导通的瞬间有一个短暂的充电过程。

IGBT的导通压降一般小于3 V,负压电容C5的充电在S2导通时完成。对于C5,C6的选择,要求大于IGBT栅极输入寄生电容Ciss。自举电容电电路中的二极管D1必须是快恢复二极管,应留有足够的电流余量。此电路与一般的带负压驱动芯片产生负压原理相同,直流母线上叠加了5 V的电压。

2.2.3 IR2110结合隔离变压器电路

上面2种方法已经得到了广泛
