串行A/D转换器MAX1270及其应用

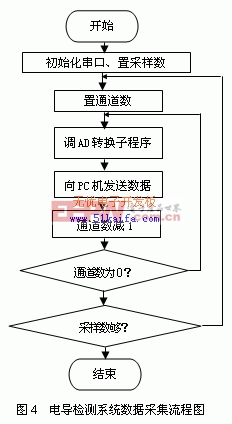

为电泳通道电流、1路为电导检测电流，其中通道电流用于监视系统工作状态，而检测电流是标志被测物质含量的关键信息。将所采集电流信号调理、转换成-10～+10V的电压信号，再经MAX1270模数转换后通过单片机串口发送给PC机存储、显示。单片机振荡频率12MHz、串口波特率62.5KHz，程序框图如图4所示。PC机数据接收和显示由其它高级语言编写。检测系统运行结果表明该数据采集电路的采集速率和转换精度完全满足要求。

5． 结论

本文介绍了MAX1270的特点并在分析工作时序的基础上首次给出外部时钟、25SCLK/S转换方式下的AD转换程序，愿与同行交流。实际使用表明，MAX1270完全满足转换速率和转换精度要求，是双极性、多路数据采集的合理选择。

本文作者创新点如下：

① 实现了MAX1270与单片机的最简接口。只需4根连接线（SCLK、DIN、DOUT、/CS）而不用SSTRB启动数据的输出。

② AD转换后的数据即时发送给PC机，单片机不需外接数据存储器。

这两点都在一定程度上简化了硬件电路。
