飞碟型七彩LED景观水雾机控制系统的设计

，而主程序的任务比较简单，就是对七彩灯交替变化的控制，若为白天，则关闭所有灯光；若为夜晚，则开启灯光。主程序流程如图4所示。

根据前述定时器的分配情况，T1和T2的服务程序是编制的重点。由于所选取的晶振不同，时钟周期也不相同，为了控制精确，相关的延时常数务必要根据具体的晶振频率计算准确[6]。T1定时器的程序比较简单，只要计时到2 min，输出控制关闭气阀即可，停止喷雾，同时适当减低背景音乐的音量，以适应周围的环境。

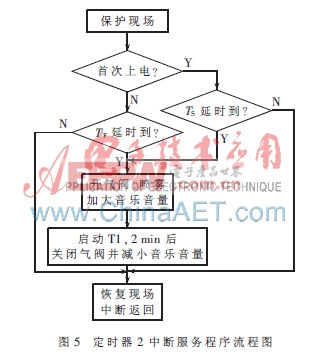

T2定时器进入中断后，除了常规的现场保护以外，还要判断本次中断是否为首次上电情况下的中断，这涉及到喷雾前的延时是选用TS还是TF。若计时已到，则输出控制打开气阀，开始喷雾，同时适当加大背景音乐的音量，烘托景观的气氛；若计时未到，则恢复现场，退出中断服务程序。具体流程如图5所示。

该系统已形成实际的产品，填补了国内空白，在除尘、灌溉、防静电、调节小区气候等很多方面都具有重要的应用，同时能美化环境。经实践应用证明，系统控制精确，稳定可靠，环保节能，可进行批量生产推广。
