视频显示信号与MAX9406 DP-HDMI/DVI电平转换

Pin Number	Assignment
1	Data2+
2	Data2 shield
3	Data2-
4	Data1+
5	Data1 shield
6	Data1-
7	Data0+
8	Data0 shield
9	Data0-
10	Clock+
11	Clock shield
12	Clock-
13	CEC
14	Not connected
15	SCL
16	SDA
17	Ground
18	+5V
19	Hot-plug detect

HDMI信号直接兼容于DVI信号(如需了解关于DVI的更多信息，请参考本文的第2部分)。图6显示的是一条HDMI-DVI转换电缆。利用一条这样的转换电缆，可以将一台具有DVI输出的PC连接到一台带HDMI输入的平板显示器。


图6. HDMI-DVI转换电缆

VGA

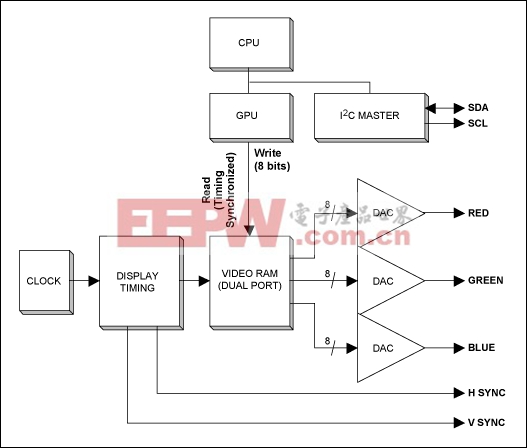

图7所示为VGA插卡的功能框图。为了避免增加CPU执行写像素操作的负担(例如：移动图像)，采用了专门的图像处理单元(GPU)。CPU只需发送部分或全屏显示的属性，GPU将正确的像素内容填充到视频RAM。显示时序功能电路是GPU的组成部分。为了实现显示 器的自动检测，每个VGA卡提供一种称为显示数据通道(DDC)的I2C通道。显示器的EDID信息(128位，带0×A0地址)通常存储在EEPROM中。


图7. VGA卡功能图

VGA电缆终端配有一个15引脚插头，图8和表2给出了VGA信号的引脚排列。红、绿、蓝、行和场同步引脚的信号电平均为0.7V_P-P。这些视频信号引脚的终端匹配电阻均为75Ω。相同的15引脚VGA插头被用于增强版，例如：SVGA (800 × 600)、XGA (1024 × 768)、SXGA (1280 × 1024)、UXGA (1600 × 1200)、WXGA (1366 × 768)、WSXGA (1680 × 1050)和WUXGA (1920 × 1200)等分辨率led/' target='_blank'>显示屏的信号格式。


图8. VGA插头的引脚排列

表2. VGA插头的引脚排列

Pin Number	Assignment
1	Red
2	Green
3	Blue
4
5	Ground
6	Ground (red)
7	Ground (green)
8	Ground (blue)
9	+5V
10	Ground (shield)
11
12	SDA
13	H
14	V
15	SCL

结论

我们回顾了TV显示信号的发展过程，从复合视频、S端子、分量、RGBHV到最终的HDMI。HDMI是一种高清数字RGBHV信号。TV显示信号从模拟发展到数字，每发展一步都会带来更高的清晰度。至今仍然流行的PC VGA显示器的显示信号采用的是模拟格式。VGA从早期的CGA (彩色图像适配器)和EGA (增强型图像适配器)格式发展而来，这两种早期格式实际上都是数字格式，但是没有带宽有效位编码。如果不使用DAC，VGA的分辨率将占用电缆插头的很多引脚。数字版的VGA (将在本文第2部分介绍)实际上就是DVI，用带宽有效位编码代替了DAC。
