移动电视双天线分集接收技术解决方案

目前在DVB-T领域中天线分集接收技术应用最为领先、成熟的是法国DIBCOM公司。法国DIBCOM是DVB解调IC的专业设计公司，DIBCOM在这一领域拥有多项专利. 英诺科技作为DIBCOM的设计公司与代理商,已地将DIBCOM的成熟技术应用于手持移动设备、车载、家用机顶盒,PVR,地铁、楼宇等场合, 并与市场上绝大多数主流后端芯片完成了搭配,如Freescale,ST,Telechips,Zoran,Fujitsu等公司的后端。

DIBCOM的dmodulator完全适用与基于COFDM调制的DVB-T、DVB-H、DVB-SH、ISDB-T、T-DMB、CMMB等。DIBCOM公司的天线分集接收技术和通信的基本原理并没有太大的变化，但在分散信号的合成算法上远远领先于其他方案。

1 DIBCOM的分集接收原理及应用

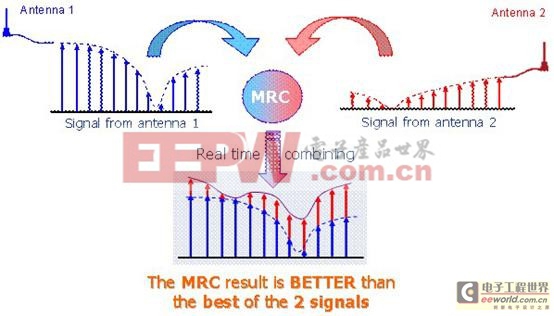

DIBCOM的分集接受采用最大比值合并算法，如下图（图5），双天线分集接收分别控制各支路接收增益，获得不同天线的最好信号，同时还时实时提供着个支路信号的信噪比，信号经相位调整后，以适当的增益系数，同相合并后，就获得最大信噪比的优质信号。

图5

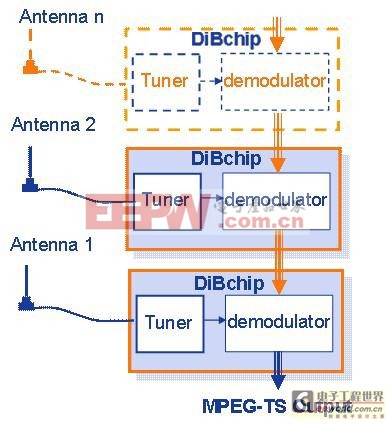

对于信道衰落大，或移动速度要求更高的环境下，DIBCOM 还可多颗IC采用菊花链形式连接实现分集接收，即每个芯片都可以把自己接收到的信号根其他芯片接收到的信号最大比值合并，这也是DIBCOM公司的专利技术。

图6

2. DIBCOM分集接收天线的处理

实践研究表明，即使两根天线相距大约为λ/5，仍然可以得到80％的功效，譬如两根天线相距8cm，对UHF来说，仍然有很高的效率，这是其他方案做不到的（分集接收要求天线体相距至少为1个波长）。

如果天线接收了两个不同极性的信号，效率会更加高，譬如两个天线呈90度放置，或不同极化方向的天线等，会获得更好的分集接收效果。
