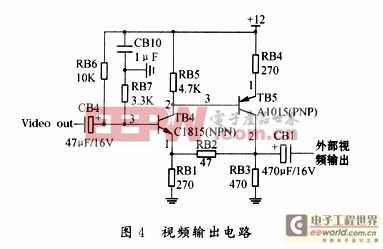

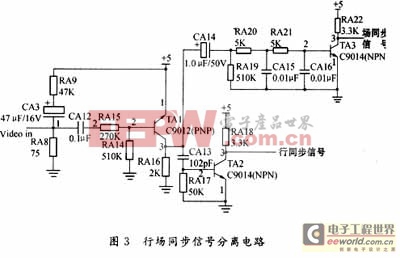

新型高度集成化的视频字符叠加系统的研究

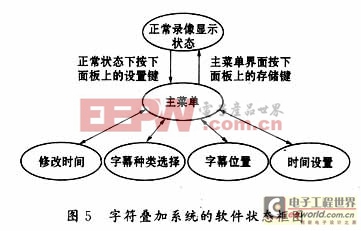

2．2．1　修改时间
　　该设置有“修改”和“不修改”两种状态，若为“修改”状态，则按下存储键后，系统时间将被更新，否则，系统时间保持不变。
2．2．2　字幕种类选择
　　通过该设置可以切换字幕显示的类型，例如显示年月日，隐含年月日，显示当前时间，隐含当前时间等。　　
2．2．3　字幕位置
　　通过设置字幕显示的行列位置，可以实现字符在屏幕的任何位置的显示。
2．2．4　时间设置
　　通过设置年、月、日、时、分 、秒，可以将设置的时间写入时钟芯片R4543并显示出修改后的当前时间。

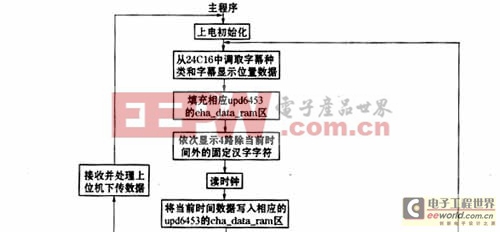

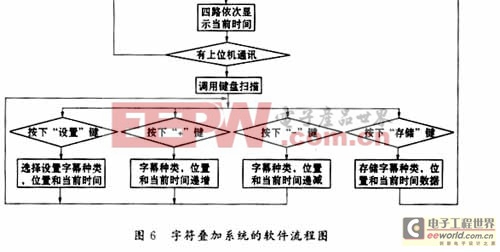

该系统的软件流程图如图6所示。

　

3　结束语
　　本文的四路汉字字符叠加系统是作者为天津信息港甲子科技有限公司开发的监控录像设备的配套产品，已经取得成功应用。在实践中已证明，采用PIC16C73和uPD6453设计视频汉字字符叠加系统时，与传统的字符叠加系统相比较，具有显示字符多、显示编辑功能强、硬件电路简化、软件设计简单、可靠性强、实用性好、价格适中等优点，是视频汉字字符叠加的一种较好的选择方案。

参考文献

1　窦振中．PIC系列单片机应用设计与实例．北京：北京航空航天大学出版社，1999
2　何立民．I2C总线应用系统设计．北京：北京航空航天大学出版社，1995
