3.2 镇流器电路设计

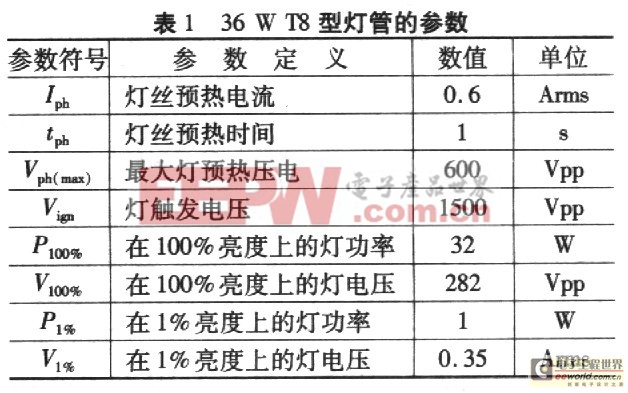

根据灯管要求，选择基于IR21592的镇流器输出级元件和可编程输入元件。36W T8型灯管的参数见表1。
3.2.1 镇流器输出级LRES和CRES的选择

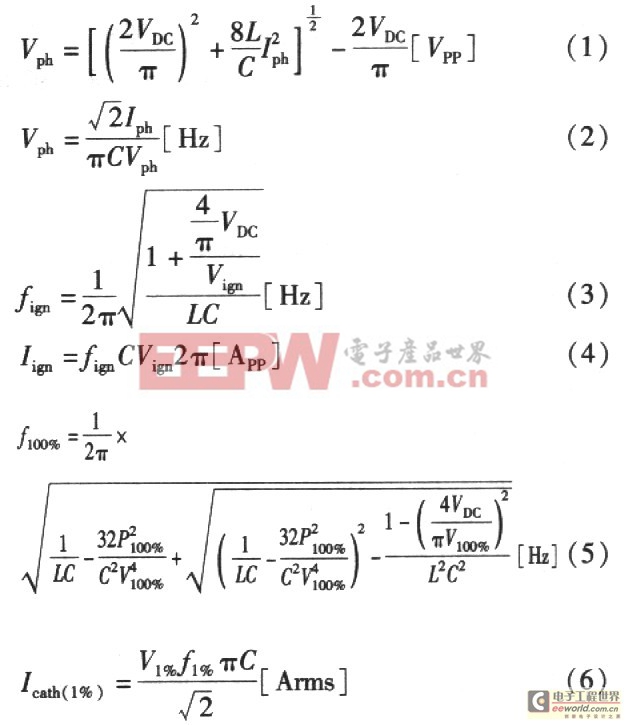

对于给定的LRES电感值L、CRES电容值C和DC总线电压VDC，预热期间的灯管电压Vph、预热频率fph、触发频率fign、触发电流Iign、满载下的工作频率f100%和在1％亮度灯功率上的阴极预热电流Icath(1%)依次由公式(1)到公式(6)给出：
为防止预热期间点火，要求VphVph(max)；同时要求fph-fign>5 kHz。为避免电感器饱和，要求IignIign(max)。为防止在调光期间灯熄灭，要求丘Icath(1%)≥Icath(min)。所计算的L和C值，必须满足这几个约束条件。

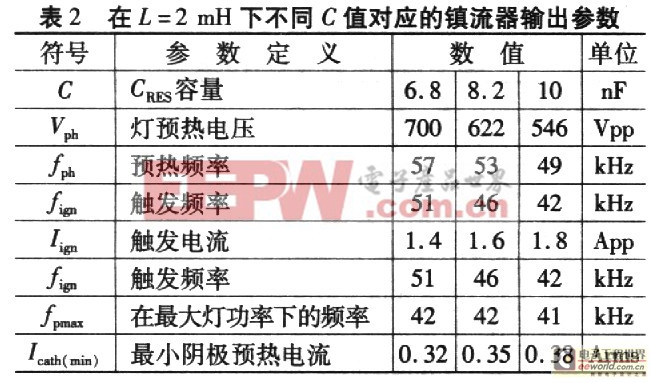

根据公式(1)到公式(6)，可以求出在LRES的L值一定时，即L=2 mH下不同的C值对应的镇流器输出级参数，如表2所列。
将表2与表1相比较,当L=2mH和C=6.8 nF时，由于Vph=700Vpp，大于T8型灯管允许的限制值(600 Vpp)，同时Icath(min)=0.32 Arms，小于T8型灯管要求值(0.35 Arms)，故选择C=6.8 nF是不适宜的。若选取C=10 nF，则可以满足灯管要求。但在调光期间，随着灯功率的降低，灯阻抗会负向增加，灯电压会升高。在1％亮度下，灯电压可达到最大值，产生最大灯丝电流，使灯丝过热。因此，lO nF的电容值略偏大。选择C=8.2 nF完全符合灯管要求，不会出现灯阴极过热。因此，选择L=2mH和C=8.2nF是可行的。
3.2.2 IR21592的可编程输入参数设计

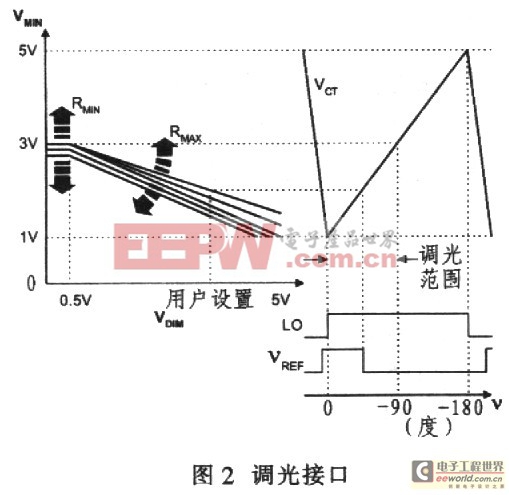

为了编程调光接口MIN和MAX设置，必须计算在最小和最大功率下的输出电流相位ψ％。计算公式如下：

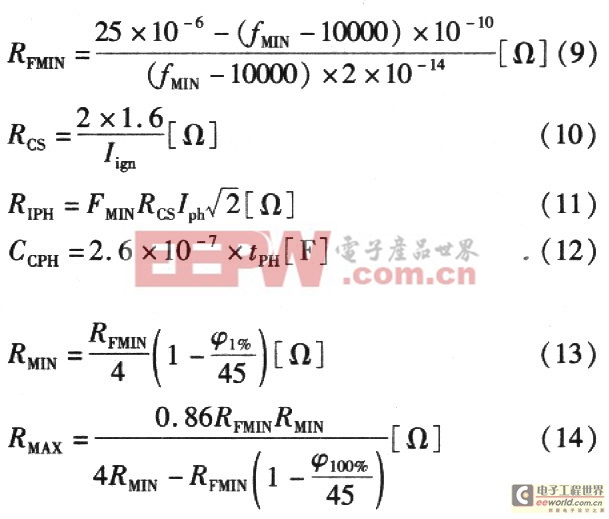

根据灯管要求和L、C选定值及最大和最小相位计算值，IR21592的可编程输入元件值可由公式(9)到公式(14)得到：

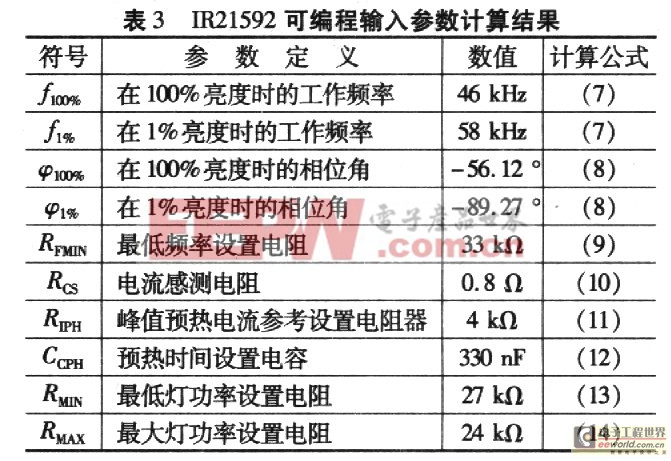

表3所列为利用公式(7)到公式(14)计算的IR21592的输入参数值。
IR21592的输入元件还有VCC引脚上的启动电阻器R5和VDC引脚上的分压电阻器R4及RVDC。

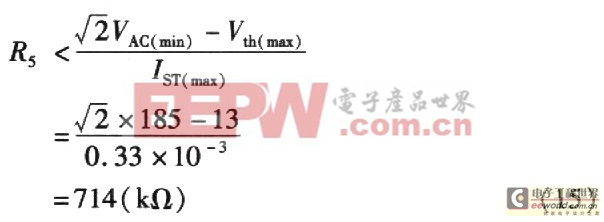

IC2引脚VCC启动门限电压最大值Vth(max)=13 V，启动电流最大值IST(max)=0.33 mA。R5的选择应保证在最低AC线路电压VAC(min)=185 V下提供足够的启动电流：

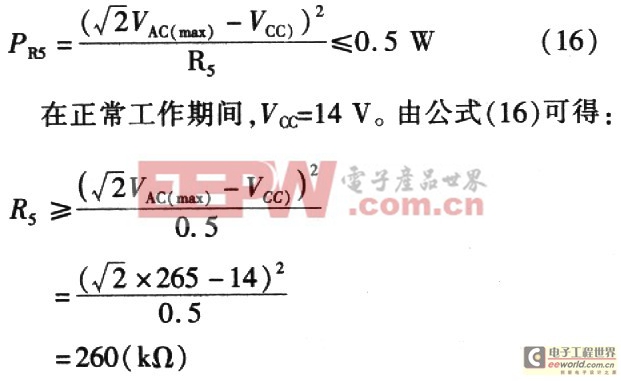

设在最高AC线路VAC(max)=265 V下，R5的功率PR5≤0.5 W,R5必须满足下列条件：
由于260 kΩ≤R5714 kΩ，选择Rs=470 kΩ。
IC2引脚VDC上正常工作门限电压是5.1 V。R4与RVDC之间的关系为：
通常选择RVDC=10 kΩ~27 kΩ。根据公式(17)可得：当RVDC=10 kΩ时，R4≤739 kΩ；当RVDC=27 kΩ,时，R4≤1.995 MΩ。
IR公司提供成套的IR21592设计组件和工具，其中包括调光镇流器电路设计软件。该软件允许选择不同的灯管类型、不同的AC输入电压范围和不同的灯管配置，进行必要的设计迭代，产生新的方案和元器件及材料清单。
利用IR21592和微控制器或微处理器可以组成高端全数字调光电子镇流器。微控制器是IR21592和数字可寻址照明接口(DALI)之间的界面。DALI协议为16位，支持直到64个镇流器各自的寻址，控制64个不同的镇流器。
4 结束语
