LTC2900型四电源监控器的原理及应用电路

4 应用实例
4.1 带手动复位功能的四电源监控器

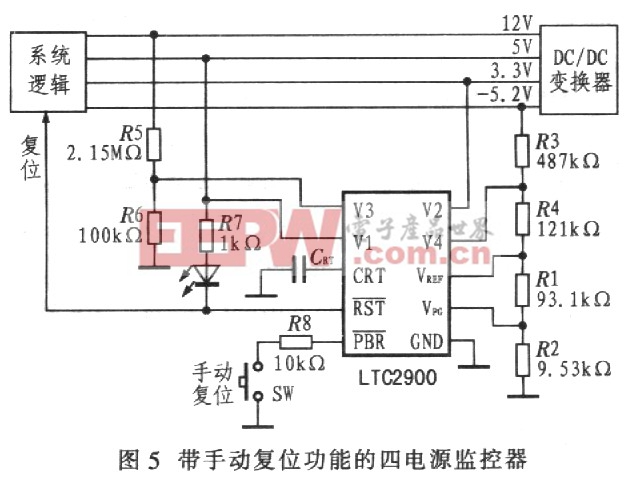

在LTC200-l的PBR引脚外接1个按键开关SW可实现系统手动复位功能，如图5所示。LED为监控指示灯，CBT为复位延迟电容器，SW为手动复位按钮，当检测到有按键按下时，电路内部的10μA电流源直接将PBR引脚上拉到VCC，强迫系统复位。

4.2 低压八电源监控器
在多组电源供电系统中，需要对系统中的每组电源电压进行监控。当任何一组电源电压发生故障时，都需要产生复位信号，使系统重新复位。为了实现这种功能，可以利用LTC2900-2的手动复位功能，组成多个电路的菊花链电压监控。

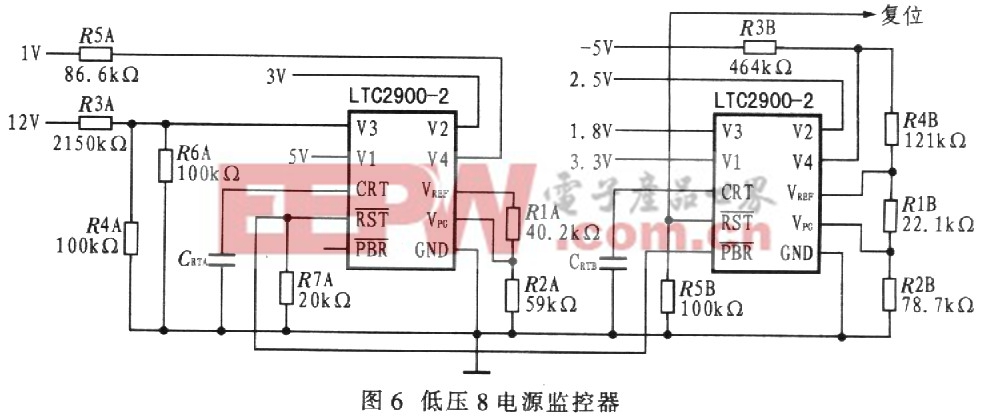

图6示出由2个LTC2900-2组成的八电源监控器电路。当1 V、3 V、5 V、12 V电源电压中任何一组发生故障时，LCl产生有效复位信号，并通过IC2的手动复位输入引脚产生复位信号，使系统复位：当-5 V、1.8 V、2.5 V、3.3 V电源电压中任何一组发生故障时，IC2产生复位信号，使系统复位。

5 结束语
LTC2900能对硬件电路的多个电源电压进行实时采集和监控，确保系统安全、可靠地工作。采用LTC2900设计的多电源监控电路。具有外围电路简单，使用灵活，成本低廉，可靠性高等优点，可广泛应用于电信设备、网络服务器、台式电脑和笔记本电脑等领域。
