SPEIC转换器的设计 (含电路图)

第八步∶回馈电阻，电流感测电阻计算和频率设定电阻分压器中，R1是上电阻，R2是下电阻。回馈参考电压是1.26V。如果R1＝20KΩ，那麽∶

LM3478触发电流保护电路的阈值电压是120mV。120mV补偿斜率电压降後大约为75mV。因此感测电阻值是∶

工作频率为330KHz时Rf大约为50KΩ。
第九步∶补偿设计

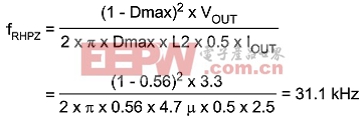

在对峰值电流模式控制的SEPIC转换器的输出传输函数的处理中，负载极点估计为1/(2πRLCout)；输出电容的ESR零点是1/(2πESRCout)，这里RL是负载电阻，Cout为输出电容，ESR是输出电容的等效串联电阻。同时有一个右半平面零点（fRHPZ），由下式求得∶

同时也发现在振幅图中SEPIC电容Cs和电感L2构成的网路的振荡频率处有小干扰∶

交叉频率是fRHPZ或者fR的六分之一，不管哪个都比较低∶

Cc1、Cc2和Rc构成一个补偿网路，在1/(2πRcCc1)处有一个零点，原点处有一个极点，另外一个极点在1/(2πRcCc2)处。

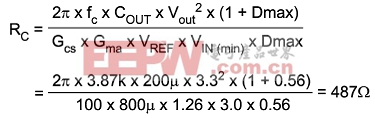

Vref是1.26V的参考电压，Vout是输出电压，Gcs是电流感测增益（大约是1/Rsn）100A/V，Gma为误差放大器的跨导（800uΩ）。Rc用来设定希望的交叉频率。

Cc1用来设定补偿零点到1/4交叉频率

1/(2πRcCc2)处的极点是为了消去ESR零点1/(2πESRCout)，
