CPLD在航空15V/400Hz高频链逆变电源中的应用

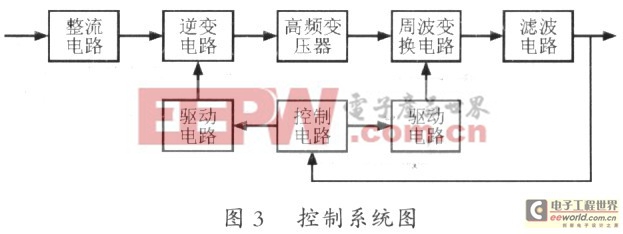

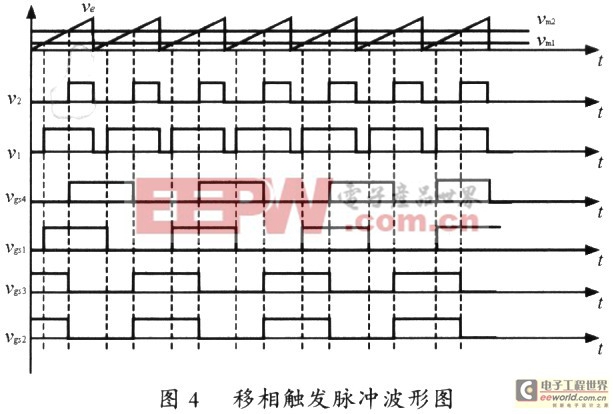

驱动信号vgs2和vgs3。本部分的功能通过CPLD来实现，由Verliog编程获得。

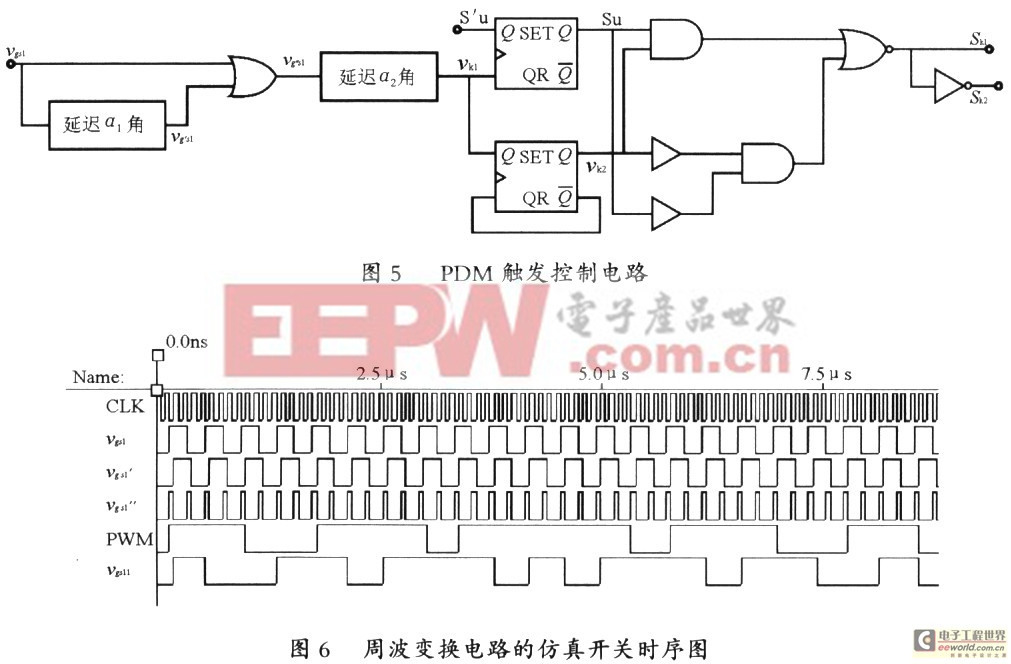

在电压型高频逆变电路中，周波变换器的换流问题成为研究的难点和关键。原因是如果强行关断功率管以实现换流，会在滤波电感中产生反向电动势。周波变换器电路PDM控制方式触发脉冲的产生是研究的重点。用传统的方法实现同步较困难，一般采用CPLD进行同步设计，其中的数字电路可以确保实现精确的同步控制。其控制逻辑框图如图5所示。图中同步信号由移相控制信号开环合成，vgs1表示超前桥臂S1开关的控制信号，延迟a1角，进行异或是为了得到与S1同步的二倍频信号S1,″，再延迟a2角获得Vk1，它作为D触发器的时钟信号，将常规SPWM波转化为软化PWM波，Vk1二分频获得vgs1信号，它决定了双向开关切换时刻。

4 系统逻辑与时序功能验证实验
在本系统中，CPLD开发环境是MAXPLUSII，用Verliog对硬件进行编程。图6为时序仿真波形，其中CLK是CPLD系统时钟，vgs1是作为前端逆变电路和后端周波变换电路的同步信号，vgs1′是延迟a1角的信号，vgs1″是vgs1′与vgs1′异或得到的，它作为D触发器的时钟信号，PWM是软化同步后的调制信号，vgs11是S11开关管的触发脉冲。其中vgs1和vgs1″不作为输出信号要求输出，只是为仿真调试方便列出。

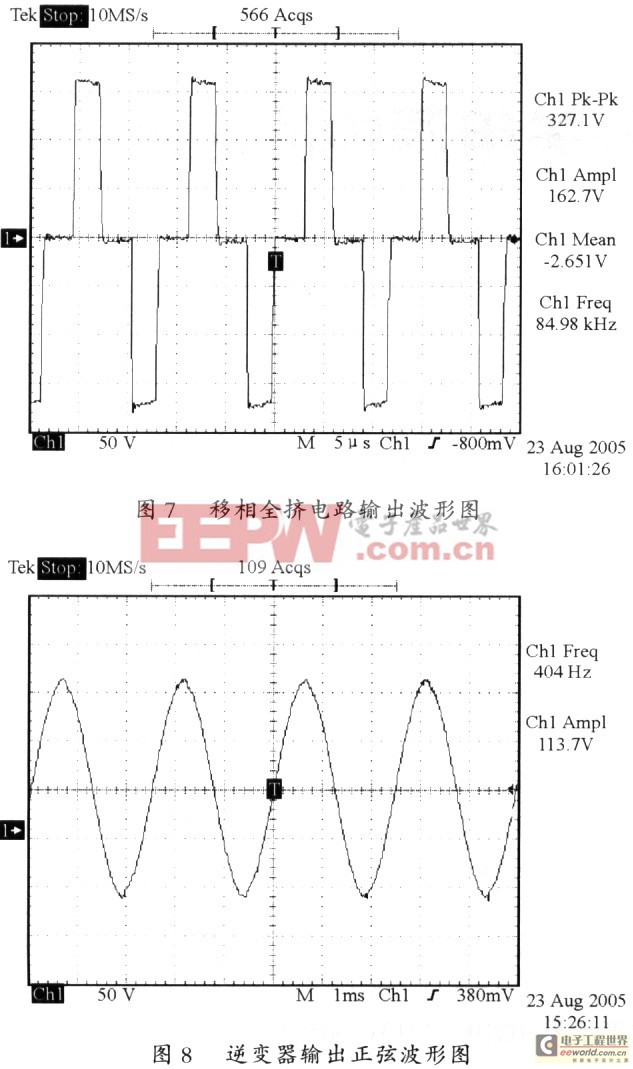

采用上述主电路结构和控制方式，研制了输出功率350W，输出频率400Hz，输出电压115V，开关频率100kHz的原理样机。图7给出的是前端移相全桥的输出波形，测试点是高频变压器的副边，波形与原理波形一致。因为高频变压器漏感的缘故，开通瞬间存在振荡电压尖峰。

图8是逆变器的输出波形，通过两级LC滤波，波形谐波畸变很小，满足指标要求。

5 结语
实现高集成度，高灵活性，具有较高的参考价值。
