D1(min)=1－
（1）
2）确定调节常数K1R
能量存储电压的调节常数K1R由式（2）确定。
K1R=
（2）
式中：PWM导通参考是6.75V，PWM滞后为1.45V或3.2V，VREF=7.5V。因此可得
K1R=0.29（对应UCC28510/28511/28514/28515）；
K1R=0.53（对应UCC28512/28513/28516/28517）。
3）最低能量存储电压VC1(min)
C1上的最低能量存储电压VC1(min)由K1R和正常状态下C1上的电压VC1(nom)决定。
VC1(min)=(1－K1R)·VC1(nom)(3)
4）编程PWM级开关频率fs(PWM)
用U1脚RT外部电阻R20设定fs(PWM)
R20=
（4）
推荐R20=45～500kΩ。
3.2.3 元器件的确定
1）功率级元器件
在图3所示的电路中，功率级元器件包括C1～C3、D1～D5、L1、R1、Q1、Q2和T1。因篇幅所限，PWM功率级元器件Q2、D4、D5、C2和变压器T1不在此讨论。在PFC级元器件C1、C3、D1～D3和Q1中，除C1因PFC/PWM同步化要求需要讨论外，其它元器件选择方法在固定频率PFC设计中都有介绍，故也不再涉及。
（1）升压电感器L1
PFC升压电感器L1可利用式（5）计算。
L1=
（5）
式中：TS(PFC)为开关周期；
PIN为输入功率；
KRF=ΔiL1(p-p)/iL1(max)=0.2～0.3，为纹波因数。
（2）电流传感电阻R2和PFC峰值电流限制编程电阻R17与R14PFC级电流感测电阻R2可由式（6）确定。
R2=
（6）
在式（6）中，R2操作动态范围VDYNAMIC围绕1V，iL1(max)=
PIN/VAC(min)。
UCC2851X脚PKLMT外部电阻分压器R7与R14用作编程过电流门限电压。R14可围绕10kΩ选择，R7与R14之间关系如下。
=
（7）
（3）电容器C1
PFC升压变换器输出电容器C1的选择必须保证要求的支持（hold-up）时间tHU，其容值由式（8）确定。
C1=
（8）
C1还必须能经受住有效值纹波电流IC1(rms)。
IC1(rms)取决于开关Q2的电流IQ2、占空比D2(nom)、VC1(nom)和VAC(min)。
（9）
IC1(rms)与IQ2之比率可以从UCC2851X的相关曲线上查出。
（4）PWM级电流感测电阻R5
UCC2851X脚8内部峰值电流限制比较器的输入门限电压VTH为1.3V，R5可按式（10）计算。
R5=VTH(1.3V)/iQ2(peak)（10）
2）PFC级控制元件
（1）乘法器动态范围设定
乘法器动态范围依赖于PFC/PWM组合控制器IAC、VAOUT和VFF脚上的电流或电压。这几个参数的限制条件如下：
0≤iIAC(t)≤500μA（11）
0≤VVOUT(t)≤5V
1.4V≤VVFF≤VREF－1.4V
相关元件的选择如表2所列。

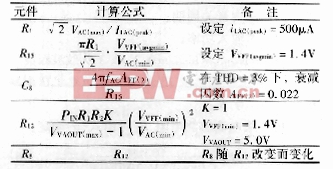

表2 乘法器相关元件计算公式
（2）PFC电流环路控制元件
在U1的电流放大器输出（脚15）与电流放大器反相输入端（脚17）之间，在外部连接由C7和C6、R13组成的补偿网络。R13用作设定在交叉频率fCO(PFC)上补偿器增益，选择C6在交叉频率上设置一个零点，C7用作在开关频率 fS(PWM)的1/2处提供一个极点。这三个元件的计算公式如表3所列。

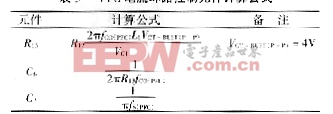

表3 PFC电流环路控制元件计算公式
3）PWM级控制元件
U1脚4外部电阻R16和R19，用作设定最大占空比DPWM(max)，以防止变压器饱和。R16与R19之比由式（12）确定。
=
－1（12）
当脚4上电压为VDX时，最大占空比DPWM(max)可由式（13）计算。
DPWM(max)=(0.26－4.4×10－8fs)VDX＋6.9×10－8fs－0.31（13）
当VDX=4.15V时，DPWM(max)=（75±5）％。它比PFC级最大占空比DPFC(max)〔95±5）％〕小一些。
4）元器件选择举例
对于图3所示的应用电路，若AC输入范围为85～265V，PFC级电路DC输出电压是400V，输出功率为100W，U1选用UCC28517（fPFC=1/2fPWM），VCC脚电源12V，PFC级和变压器初级PWM级电路主要元器件的选择如下：
（1）功率器件和磁性元件
Q1和Q2选用IRFP450型MOSFET，D1选用PB66全桥整流器，D2选用G1756二极管，D3选用HFA08TB60快速恢复二极管。升压电感器L1电感值为1.7mH，变压器T1选用PB2039。
（2）阻容元件
主要阻容元件数值如表4所列。
表4 阻容元件的选择
|
