用国产整流设备替换进口整流设备的技术对比与

体器件（即整流器件）的技术水平和性能指标都有了很大的提高。目前，在实际工业应用中，整流器件能够达到的最高电流和电压等级如表3所列。

表3 目前整流器件最高电流和电压等级

3.1.2 国内外整流器件技术参数对比

一般情况下，采用4英寸器件，其电流、电压等级选择范围比较宽，每个整流臂并联4～6只就能满足要求。对于需要多器件并联的同类整流装置而言，4～6只并联是最合理的选择。所以，目前在电解铝工程中大量使用的还是4英寸的整流器件。

在表4中，以4英寸二极管为例，列出国产器件和进口器件的主要参数的对比。同时也列出了原BBC用于中铝青海分公司一期工程的2英寸二极管（型号为DSA1208－29A）的主要参数。

表4 国产器件和进口器件的主要技术参

由表4可见，国产器件和国外器件相比，尽管在性能参数上还存在一些差距，但其基本参数如电流、电压等级已非常接近或者相等。

3.1.3 国产器件和进口器件的主要差别

1）国产器件通态电压高，相对损耗也大。以一个额定输出电流76（=38×2）kA的整流机组为例，在满载运行条件下，一个机组要增加损耗38kW（=18.9×2）。

2）进口器件的浪涌电流大，其较强的抗短路冲击能力，有利于合理选配快速熔断器。

3）进口器件通态电压分散性小、一致性好，斜率电阻大、门槛电压低，有利于均流和保持均流稳定。

3.2 快速熔断器及其选配

按照电解铝供电电源的运行特点，快速熔断器的主要作用是隔断故障支路，保护完好的整流臂，防止事故扩大。表5列出了几种在电化学用整流装置中大量使用的大电流快熔的主要技术参数。

从保护方面而言，快速熔断器的熔断I²t和极限分断能力是两个非常重要的参数，选型时必须满足以下几点要求：

1）要求快速熔断器的熔断I²t必须小于器件管壳不破裂能承受的最大I²t。当整流臂的某支路整流器件因击穿而发生阀侧短路时，要求与该故障支路器件串联的快熔必须在器件管壳可能爆裂之前就要熔断，以防止器件管壳爆裂引起电弧造成事故扩大。如表4所列，ABB4英寸二极管管壳不破裂能承受的最大I²t=85MA²·s，要求所选配的快熔的熔断I²t必须小于这个值。

2）要求快速熔断器的极限分断电流必须大于故障（整流）臂能产生的最大预期短路电流。例如，一个额定直流输出（37×2）kA／1220V的整流机组，发生阀侧短路时，最大预期短路电流约186kA。所以，要求快熔的极限分断能力必须大于186kA。如果快熔分断能力达不到这个要求，有可能发生管壳爆裂引起电弧造成事故扩大。

3）要求每个整流臂上各并联整流器件的浪涌电流平方时间积（即每个器件的I2t）之和必须大于与器件串联的快熔的I²t。按图7所示电路，查表4和表5，3只ABB器件（4680A/5000V）的I²t之和26.6×3=79.8MA²·s大于一个Bussmann快熔（4500A/1100V）的I²t=67.5MA²·s。因此，要求每个臂的并联元件数不得少于3只。

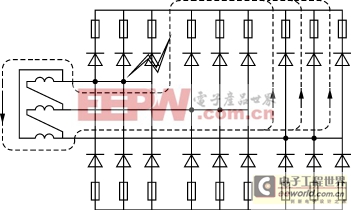

图7 整流器件击穿时短路电流流向示意图

表5 几种快速熔断器主要技术参数

4）按标准要求，当直流侧发生故障短路时，要求整流柜里的整流器件和快速熔断器在高压开关跳闸之前不得损坏，能够承受持续时间
