DS1863存储器速查指南

摘要：DS1863突发模式PON控制器集成了监测电路，可用于配置报警、预警、查找表及其它功能。为了实现这些编程功能，需要一个大容量的映射寄存器，本应用笔记介绍了寄存器图的概况，便于器件的编程设计。

DS1863的存储器

DS1863具有6个独立的存储器表，在内部排列成8个字节行(图1)。

1. 地址从00h到7Fh的低层存储器：它包含报警门限、预警门限、标志、屏蔽和几个控制寄存器，另外还包括密码输入区域(PWE)和表选择字节。
2. 表01h主要包括用户EEPROM (PW1级访问权限) 和一些报警、预警状态字节。
3. 表02h是多功能区，包括配制寄存器、比例调节与失调数值、密码、中断寄存器以及各种控制字节。
4. 表03h是严格的用户EEPROM区域，受PW2级加密保护。
5. 表04h包含温度索引查找表(LUT)，用于控制调制电压。调制LUT可以在-40°C至+102°C范围内，以2°C步长进行设置。这些寄存器的访问受PW2级加密保护。
6. 表05h包含另一个LUT，允许APC设置点作为温度的函数进行调节，用于跟踪误差(TE)补偿。TE LUT具有36项，能够在-40°C至+100°C范围内，以4°C为间隔设置APC。该寄存器的访问受PW2级加密保护。

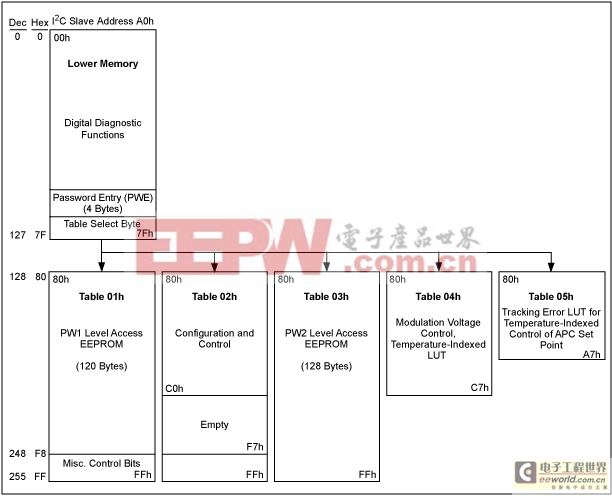

图1. DS1863的存储器架构

寄存器参考值

以下表格给出了低层存储器、表01h和表02h的简单参考值，有关每位功能的说明，请参考DS1863数据资料中对应的寄存器。表03h、04h和05h不需要单独的参考值，这里没有列出。

注：RSVD是“RESERVED”的缩写。

低层存储器

Register Name		Bit7							Bit0
TEMP ALARM HI	00h	S	26	25	24	23	22	21	20
	01h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
TEMP ALARM LO	02h	S	26	25	24	23	22	21	20
	03h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
TEMP WARN HI	04h	S	26	25	24	23	22	21	20
	05h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
TEMP WARN LO	06h	S	26	25	24	23	22	21	20
	07h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC ALARM HI	08h	215	214	213	212	211	210	29	28
	09h	27	26	25	24	23	22	21	20
VCC ALARM LO	0Ah	215	214	213	212	211	210	29	28
	0Bh	27	26	25	24	23	22	21	20
VCC WARN HI	0Ch	215	214	213	212	211	210	29	28
	0Dh	27	26	25	24	23	22	21	20
VCC WARN LO	0Eh	215	214	213	212	211	210	29	28
	0Fh	27	26	25	24	23	22	21	20
MON1 ALARM HI	10h	215	214	213	212	211	210	29	28
	11h	27	26	25	24	23	22	21	20
MON1 ALARM LO	12h	215	214	213	212	211	210	29	28
	13h	27	26	25	24	23	22	21	20
MON1 WARN HI	14h	215	214	213	212	211	210	29	28
	15h	27	26	25	24	23	22	21	20
MON1 WARN LO	16h	215	214	213	212	211	210	29	28
	17h	27	26	25	24	23	22	21	20
MON2 ALARM HI	18h	215	214	213	212	211	210	29	28
	19h	27	26	25	24	23	22	21	20
MON2 ALARM LO	1Ah	215	214	213	212	211	210	29	28
	1Bh	27	26	25	24	23	22	21	20
MON2 WARN HI	1Ch	215	214	213	212	211	210	29	28
	1Dh	27	26	25	24	23	22	21	20
MON2 WARN LO	1Eh	215	214	213	212	211	210	29	28
	1Fh	27	26	25	24	23	22	21	20
MON3 ALARM HI	20h	215	214	213	212	211	210	29	28
	21h	27	26	25	24	23	22	21	20
MON3 ALARM LO	22h	215	214	213	212	211	210	29	28
	23h	27	26	25	24	23	22	21	20
MON3 WARN HI	24h	215	214	213	212	211	210	29	28
	25h	27	26	25	24	23	22	21	20
MON3 WARN LO	26h	215	214	213	212	211	210	29	28
	27h	27	26	25	24	23	22	21	20
SHADOWED EEPROM	28h-2Fh	SEE	SEE	SEE	SEE	SEE	SEE	SEE	SEE
PW2 EE	30h-5Fh	EE	EE	EE	EE	EE	EE	EE	EE
TEMP VALUE	60h	S	26	25	24	23	22	21	20
	61h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC VALUE	62h	215	214	213	212	211	210	29	28
	63h	27	26	25	24	23	22	21	20
MON1 VALUE	64h	215	214	213	212	211	210	29	28
	65h	27	26	25	24	23	22	21	20
MON2 VALUE	66h	215	214	213	212	211	210	29	28
	67h	27	26	25	24	23	22	21	20
MON3 VALUE	68h	215	214	213	212	211	210	29	28
	69h	27	26	25	24	23	22	21	20
STATUS	6Eh	FETG STATUS	SOFT FETG	RSVD	TX-F RESET	SOFT TX-D	TX-F STATUS	RSVD	RDYB
UPDATE	6Fh	TEMP RDY	VCC RDY	MON1 RDY	MON2 RDY	MON3 RDY	RSVD	RSVD	RSVD
ALARM3	70h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	71h	MON3 HI	MON3 LO	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
ALARM1	72h	RSVD	RSVD	RSVD	RSVD	BIAS HI	RSVD	TX-P HI	TX-P LO
ALARM0	73h	RSVD	RSVD	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	74h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	75h	MON3 HI	MON3 LO	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
PASSWORD ENTRY (PWE)	7Bh	231	230	229	228	227	226	225	224
	7Ch	223	222	221	220	219	218	217	216
	7Dh	215	214	213	212	211	210	29	28
	7Eh	27	26	25	24	23	22	21	20
TABLE SELECT (TBL SEL)	7Fh	27	26	25	24	23	22	21	20

表01h

		Bit7							Bit0
PW1 EEPROM	80h-F7h	EE	EE	EE	EE	EE	EE	EE	EE
ALARM3	F8h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	F9h	MON3 HI	MON3 LO	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
ALARM1	FAh	RSVD	RSVD	RSVD	RSVD	BIAS HI	RSVD	TX-P HI	TX-P LO
ALARM0	FBh	RSVD	RSVD	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	FCh	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	FDh	MON3 HI	MON3 LO	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
