解决MAX1452/MAX1455信号调理器的电源容限问题
时间：05-29
来源：互联网
点击：
- 后可以使用更大容值的C (在大电流读操作期间，维持VDDF电平所需的最小电容为0.47μF)和更大阻值的R (典型值为1kΩ)。使用较大的RC有助于解决启动问题。无论RC滤波器的时间常数多大，VDD和VDDF的压差始终为一个二极管压降( 300mV)。读操作期间，如果没有二极管，过大的电容会引起VDDF上升有很大的延时，并可能导致启动问题。同样，过小的电容又会引起VDD尖峰电压耦合到输出，造成不必要的输出干扰。
- 进行EEPROM写操作时保持EEPROM存储单元的电量，这一改进源于VDDF电压在任何情况下保持在4.5V最小工作电压以上(VDD = 5V)。

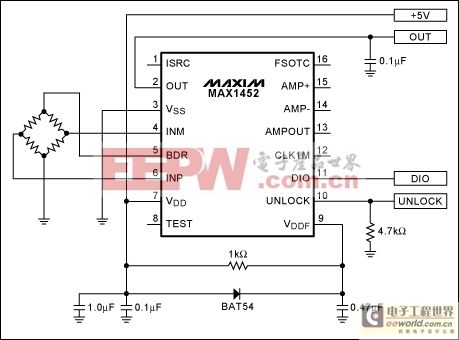

图1. MAX1452典型应用电路中增加肖特基二极管，以解决VDD电源驱动受限问题
