127℃。具体数据如表2所示。
3. 寄存器
ADM1021有9个寄存器，分别存储片内/片外温度测量的结果、片内/片外温度限定值的上限和下限以及器件的配置参数。表3给出了这些寄存器的具体说明。
ADM1021的寄存器有双重地址，其读地址和写地址不同，任何试图对读地址写操作或对写地址读操作都将导致非法错误。此外，寄存器中0Fh以上的地址保留用做出厂时测试使用或留待以后使用，不可以被写入。
4. 串行总线接口
ADM1021的控制是依靠串行总线完成的，ADM1021可以借此与从属部件器件相连，也可被主控器件控制。
5. 地址引脚
通常，每个SMBus器件有一个7位地址，当主控器件将地址通过总线送出后，从属器件会有所应答。ADM1021有两个地址引脚ADD0和ADD1可以选择使用，故几个ADM1021可以使用一条总线以避免其他器件的影响。由于地址引脚有接地、空接、与VDD相连三态可以选择，所以共有9种不同的可能地址。见表4所示。
6. 工作周期
串行总线上传输的数据以8位作为一个有效位，由7位地址位和1个R/W位组成。在SDATA为低后连续9个SCLK脉冲中执行一个写/读操作。在R/W为0时，主机向从属器件写入数据；在R/W为1时，主机从从属器件中读入数据。值得注意的是ADM1021的写地址和读地址不同，如果混淆两个地址会产生非法错误。
（1）写操作
ADM1021有两种写操作，一种是先向地址指针寄存器中写入准备写入的寄存器地址，在将数据写入这个选定的寄存器中。其时序图见图3所示。
另一种写操作是只向地址指针寄存器写入数据，其时序图见图4所示。
（2） 读操作
ADM1021的读操作与写操作类似，只是R/W为1，其时序图见图5所示。
应用设计
1. 应用电路
图6是ADM1021的典型应用电路，使用分立式三极管作传感器并使用双绞线屏蔽网与之相连，其中引脚SCLK、SDATA、ALERT在不使用时必须挂起。
引脚SCLK和SDATA可以通过接口直接与I/O控制器的SMBus相连，如图7的连接图所示。图中使用的I/O控制器是Intel PCI ISA IDE Xcelerator（PⅡX4）芯片8237 1AB。
2. 线路布局
D +、D-应相互靠近、平行布线，并需提供地线；在引脚VDD处连接0.1μF的旁路电容；在D+之后连接2200pF的输入滤波电容，这些都可以减少噪声对测量的影响。

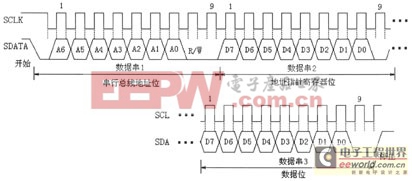

图3：写操作1时序图
图4：写操作2时序图
图：5读操作时序图
由于ADM1021的片外传感器很敏感，所以在测量时应将可能的噪声减至最少。在测量中尽可能将ADM1021与片外传感器靠近，注意远离诸如时钟信号发生器、数据/地址总线之类的信号源，此时距离可保持在4到8英寸。
过长的导线其串联的阻值会引起测量温度的偏差，大约1Ω串联阻值产生0.5℃的温差错误。
整个器件中要减少铜焊接的头的数量，以避免热电偶的影响。
