一种高功率因数可调光双管荧光灯电子镇流器

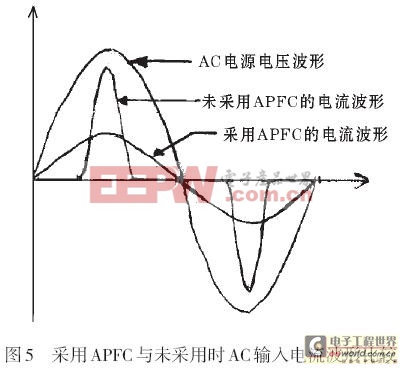

输入电流波形比较。

2.2　半桥式镇流器电路和输出网络
在图2 中，SA3078 为控制IC，变压器T2 和开关Q2、Q3 等，组成DC/AC 半桥式高频逆变器电路。L2、C15 和L3、C16 等，组成LC 串联谐振网络。R21和C24 为SA3078 ③ 脚（VCC 脚）上的启动元件。在SA3078 启动半桥电路开始运行后，C14、D6 和D7 组成的电荷泵（辅助电源）电路为SA3078 的③脚提供工作电流，以减少启动电阻R21 上的功率消耗。在SA3078 启动后，⑩脚流出10 μA 的电流对电容C22 充电。在启动初始时刻，镇流器输出最高频率（≥ 77 kHz，由④脚上电容C13 值决定）。随C22 上电压升高，频率降低，对灯丝加热。当C22 上的充电电压达到2 V 时，预热时间结束，L2、C15 和L3、C16等组成的LC 串联电路（由于C17/C18 值远大于C16，C19/C20 值远大于C15，故C17/C18 和C19/C20 的作用可忽略）发生谐振，在C15 和C16 上产生高电压将两根灯管击穿而点亮。
在SA3078 ⑨脚可以加入0~2 V 的手动或遥控模拟调光电压。当⑨脚上的输入电压为0 V 时，灯光最亮（光输出为100%）；当⑨脚上的电压为2 V 时，灯光完全变暗。当SA3078 ⑨脚上电压从0 V 增加到2 V的过程中，镇流器输出频率渐升，L2和L3上的阻抗（2πfL）渐增，灯电流逐渐减小，灯亮度从最大到完全变暗。因此，调光功能是利用调频来实现的。 R14、R15、R18 和R14、R16、R17 及R19、C21，分别组成两支灯管的检测电路。如果SA3078 ⑧脚上电压低于1 V，说明电路中两根灯管均未接入。如果⑧脚上的电压为1~3 V，说明只有一支灯管接入。只有⑧脚上的电压高于3 V，才说明两支灯管均到位。R10 为半桥电流传感电阻，为SA3078 ⑥脚提供电流检测信号。
)P6@"} |'M5n*Wxi2.3　元器件选择
%x/E
} DOg

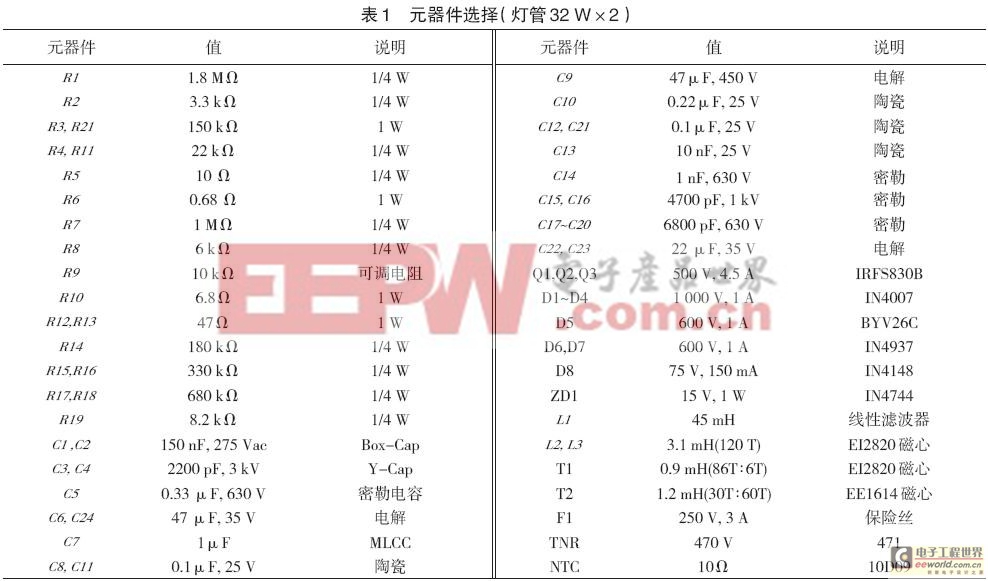

U 当每支灯管为32 W 时，元器件选择见表1。若将L2、L3 线圈匝数分别减少到100 和90，C15/C16 分别变为5600 pF 和6800 pF，灯管可分别变为36 W×2 和40 W×2。3　结束语
杭州某公司推出的SA7527 功率因数控制器和SA3078 调光镇流器控制器，分别与美国的FAN7527和KA7543 等效，而且引脚兼容。这两种专用IC 的推出，为国内相关技术人员设计高功率因数可调光荧光灯电子镇流器提供了便利。
