WEDM脉冲电源恒流输出双管正激交错DC/DC变换器设

时间:05-29 来源:互联网 点击:

主功率管驱动电路设计
功率MOSFET是一种电压控制器件,没有少数载流子的存储效应,输入阻抗高,因而开关速度可以很高,驱动功率小。但为了得到最佳控制性能,需要精心设计驱动电路。根据要求,我们设计了如图2所示的驱动电路,该驱动电路采用两对图腾柱式推拉驱动。

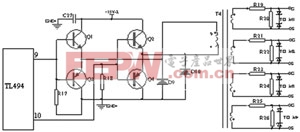

图2 主功率管的驱动电路

结语
本文提出了一种WEDM用双管正激交错并联结构的DC/DC变换器设计方案,其采用并联结构,功率管工作在同样频率下,但输出电压频率提高了一倍。两路并联使得输出电压占空比也增加了一倍,其整流侧输出电压占空比可以在0~1之间变化,提高了电路响应速度;在同样输出电流的情况下,整流、续流二极管平均电流减小,有利于选取反向恢复时间更短的快恢复二极管。
