基于TS101的SAR回波信号模拟器设计与实现

为了验证本系统对SAR信号产生算法整体运算时间性能的评估，测试了一次完成的时间。SAR回波产生算法主要内容：先距离向卷积、存储，再方位向卷积。距离向按16 384点处理，方位向按4 096点处理，测试单板处理共花费的时间为2．146 963 s。从试验结果可以看出，采用由一块处理板卡组成的通用可编程实时信号处理机系统可以实现0．524 ms产生一个模拟回波脉冲，达到实时处理要求(要求1 ms产生一个模拟回波脉冲)。
2．2 实际试验结果

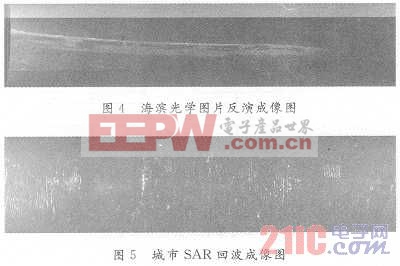

采用本套系统对两幅图片进行了反演测试。图4，图5是对模拟的回波进行SAR成像的结果。

3 结语
SAR回波信号模拟器采用的板卡是标准CPCI 6U板，可裁减性和可扩充性好；而且单板内存已经扩展到了2 GB，大的内存意味着可以模拟更加复杂的场景，得到更好的模拟效果。采用基于DSP的通用处理板来实现模拟器，使得模拟器能够实时、灵活、方便地产生所需的各种回波信号。该模拟器在对SAR信号处理机的调试过程中取得了良好的效果。
