用并联有源滤波器治理变频器类谐波的分析

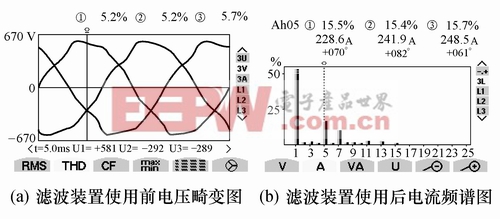

图3电压畸变图和电流频谱图

　　淮化集团甲胺生产线改造工程是综合考虑以上各方面因素后选择了上海追日电气有限公司ZRAF系列并联有源滤波器的。表1为装置使用前后的现场测试数据。图4为系统使用ZRAF系列并联有源滤波器后，电网侧电压畸变图和电流频谱图。

　　使用并联有源滤波装置后，系统中的各项电能质量指标均达到考核标准，整个生产线的设备运行稳定，原有的变压器和电机出现的温度过高和噪声较大现象均得到明显改善。

表1使用ZRAF系列并联有源滤波器前后现场测试数据比较

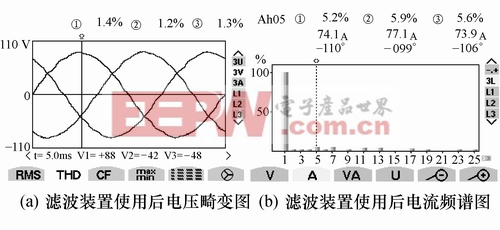

图4使用ZRAF系列并联有源滤波器后电网侧电压畸变图和电流频谱图

4结论


　　淮化集团甲胺生产线因谐波电流影响所导致的各种电气故障在使用了并联有源滤波装置后得到了明显改善。并联有源滤波装置针对变频器类谐波源的治理效果具体体现为消除谐波电流、降低电气故障率、提高电能使用效率等。随着变频器日益广泛的使用，谐波所造成的电能质量问题越来越受到社会的重视，并联有源滤波装置在治理电能质量问题方面将会有越来越多的应用。

收稿日期：2005-07-11

作者简介：

　　时庆兵(1970-)，男，工程师，主要从事工业电气与自控系统工程设计、智能建筑电气设计及应用软件开发与设计工作。
