9、PW-OK信号的形成：

PW-OK信号（在AT电源中及部分电源板上称P.G信号）为微机开机自检启动信号，为了防止开机时各路输出电路时序不定，CPU或各部件未进入初始化状态造成工作错误及突然停电时，硬盘磁头来不及移至着陆区造成盘片划伤，微机电源中均设置了PW-OK 信号。

10、＋3.3V电压二次稳压电路：
输出到主板上的＋3.3V电压一般为CPU等配件供电，因此，ATX电源在总体自动控制稳压的基础上，在T1的次级＋3.3V电压的输出负载网络增设了二次自动稳压控制电路，以使＋3.3V输出电压更精确稳定。

纵上所述，接通电源后，220V交流电压经整流滤波电路，输出＋300V 直流高压。此电压同时加到推挽开关电路和辅助电源上，因推挽开关电路的开关功率管没有激励脉冲而处于待机状态。辅助电源一经得到工作电压便开始工作，送出脉宽调制电路、PS-ON控制电路、保护电路的工作电压以及主板的+5VSB待机电压，但因此时没有得到PS-ON主机的控制信号，PS-ON控制电路输出高电平锁住PWM脉宽调制电路使其不起振，此时电源处于待机状态。按下面板的开机触发开关，PS-ON控制电路得到控制信号，解除对脉宽调制电路的锁定，PWM电路开始工作，输出受控的脉宽可变的交流脉冲推动推挽开关电路中的推挽功率管，并时刻根据输出电压的脉动来调整脉冲宽度，以保证输出电压的稳定。推挽开关电路中，推挽功率管依次开关，产生的脉动交变电压被开关变压器感应到副级，经输出电路整流滤波，形成主机所需各路电压。保护电路则监视各路输出电压，当发生过压、欠压故障时及时启动，使PWM电路停止工作，以保证电路及主机的安全。

精密电压基准IC TL431

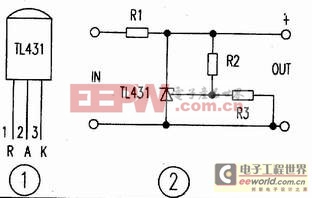

精密电压基准IC TL431是T0—92封装如图1所示。其性能是输出压连续可调达36V，工作电流范围宽达0．1。100mA，动态电阻典型值为0．22欧,输出杂波低。图2是TL431的典型应用，其中③、②脚两端输出电压V=2．5(R2十R3)V／R3。如果改变R2的阻值大小，就可以改变输出基准电压大小。

ATX电源的结构特点

ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开 关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：

1.ATX电源增加了一个辅助开关电源，如图所示。当ATX电源交流输入端一旦有220V的交流电时，辅助电源就开始工作，一路经整流 7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口 电源监控单元 系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

2. 综合供电接插件接口不同。ATX电源采用了20脚长方型双排综合插件向主板供电。

3.输出电压不同。ATX电源增加了3.3V +5V供电和一个PS-ON控制输入端口，其中3.3V电压主要为CPU PCI总线供电。

4.电源的启动方式不同，ATX电源一般不设市电开关，而采用TL494脉宽控制芯片和LM339比较放大器作为其控制的核心。其特点是引用TL494第4脚的死区控制功能，当辅助电源工作时，一路输出+5V到主板，另一路输出+12V供给TL494电源，经过该芯片内部稳压电路，由14脚输出+5V，并和13 15脚相接，再经分压电路到LM339电压比较器的反向端，其反向端电压约为4.5V.当PS-ON为+5V时，LM339输出为高电平5V,TL494的8 11脚无输出脉冲，主变换电路截止，电源处于休眠状态。当PS-ON为0V时，输出为0V,TL494的8 11脚有输出脉冲，主变换电路开始工作。因此，我们不仅可以手动按下主机上的触发按钮开关使PS-ON为低电平启动电源，还可以通过程序或键盘等其他方式使PS-ON为低电平启动电源，从而使ATX电源具有远程控制功能。
