选择旁路电容很重要的原因

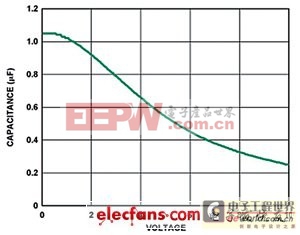

图4所示为采用0402封装的1μF、10V X5R电容与偏置电压之间的关系。电容的封装尺寸和电压额定值对其电压稳定性影响极大。一般而言，封装尺寸越大或电压额定值越高，电压稳定性也就越好。X5R电介质的温度变化率在-40～+85℃温度范围内为±15%，与封装或电压额定值没有函数关系。

图4 电容与电压的特性关系

要确定温度、元件容差和电压范围内的最差情况下电容，可用温度变化率和容差来调整标称电容，见公式1。
CEFF=CBIAS×(1-TVAR)×(1-TOL) (1)
其中，CBIAS是工作电压下的标称电容；TVAR是温度范围内最差情况下的电容变化率（百分率）；TOL是最差情况下的元件容差（百分率）。
本例中，X5R电介质在–40～+85℃范围内的TVAR为15%；TOL为10%；CBIAS在1.8 V时为0.94μF，如图4所示。将这些值代入公式1，即可得出：
CEFF=0.94μF×(1-0.15)×(1-0.1)=0.719μF
在工作电压和温度范围内，ADP151的最小输出旁路电容额定值为0.70μF，因而此电容符合该项要求。
