电子门工作原理
每个仪表都是不同的,但通常可以使用以下步骤来测量电池电压:
现在,您也可以使用仪表来测试电源。必要时更改电压量程,然后将黑色引线接地,而将红色引线连接到假定为+5伏电压的导线上。仪表的读数应该为5伏。 |
组装调节器
要组装调节器,您需要使用三个部件:
- 7805 5伏电压调节器,采用TO-220封装(Radio Shack部件号为276-1770)
- 两个电解电容器,容量介于100和1,000微法拉之间(通常,Radio Shack部件号为272-958)
![]() 电解电容器 |
7805有三根引线。如果从前面看7805(上面印有文字的那一面),三根引线从左到右依次为输入电压(7至30伏)、地线和输出电压(5伏)。
![]() |

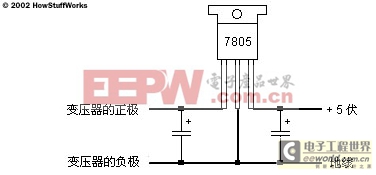

要将调节器连接到变压器上,您可以使用以下配置:
![]() |
![]() |

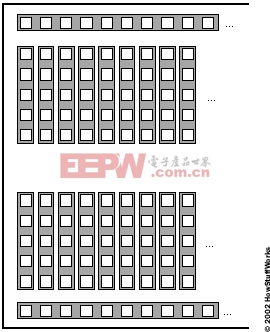

您可以在电路试验板上组装此调节器。 为此,您需要了解电路试验板内部的接线方式。下图显示了接线情况:
![]() |
电路试验板的外边缘有两根贯穿电路试验板的接线端。所有这些接线端都是内部连接的。通常,其中一个接线端的电压为+5伏,另一个接线端接地。电路试验板中心是一个通道。通道两侧是由五个互连接线端构成的接线端组。您可以使用电压电阻计来查看互连情况。请将仪表的刻度盘设置为其欧姆设置,然后将导线连接到电路试验板中的不同位置(仪表的测试引线可能太粗而无法放在电路试验板的插孔中)。
在欧姆设置中,仪表测量的是电阻。如果两个点之间有接线,则电阻为零(将两根引线轻轻接触就可以看到这种效果);如果两个点之间没有接线,则电阻为无穷大(将两根引线分开就可以看到这种效果)。您会发现电路试验板上的点实际按下图所示进行互连。另一种查看连接的方法是,揭开一点电路试验板背面的标签,您即可看到金属连接器。
现在,我们来连接调节器的部件:
- 将变压器的地线连接到电路试验板上较长的外侧接线条之一。
- 将7805插入五孔插排中的三排。
- 使用导线将地线从接线条连接到7805的中间引线:只需切下很短的一段导线,剥除两端的护套,然后将它们插入。
- 将正极导线从变压器连接到7805的左侧引线(输入)。
- 将电容器从7805的左侧引线接地,要注意极性是否正确
