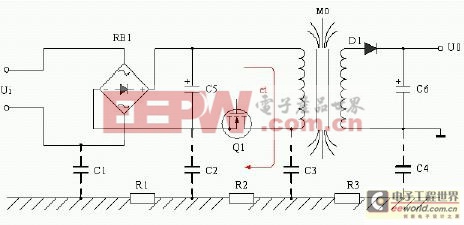

当于一个磁感应检测线圈。把磁感应检测线圈靠近变压器或干扰电路，很容易看到干扰信号的存在。值得一提的是，开关电源变压器初级线圈的漏感产生的反电动势et，在所有干扰信号之中是最不容忽视的，如图10 所示。当电源开关管关断的时候，开关电源变压器初级线圈的漏感产生的反电动势et 几乎没有回路可释放，一方面，它只能通过初级线圈的分布电容进行充电，并让初级线圈的分布电容与漏感产生并联谐振；另一方面，它只能通过辐射向外进行释放，其中通过对地电容C3 与大地相连，也是反电动势et 释放能量的一个回路，因此，它对输入端也会产生共模信号干扰。
