SCSI（小型计算机系统接口）工作原理

——数据通过总线同时传输，而不是一次传输一种数据。最新的SCSI类型称为串行连接SCSI(SAS)，这种连接使用SCSI命令，但以串行方式传输数据。SAS使用点对点串行连接，以3.0千兆位每秒的速度传输数据，每个SAS端口可以支持多达128个设备或扩展设备。

SCSI控制器

所有SCSI规范都使用控制器和电缆与设备相连。下面将介绍这一过程。

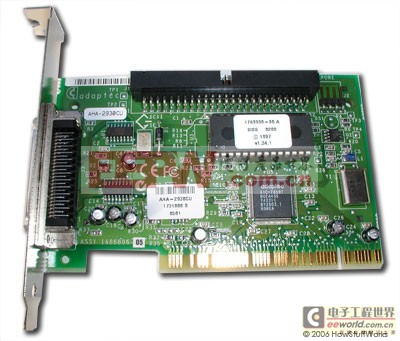

scsi的控制器、设备和电缆

SCSI控制器在SCSI总线上的所有其他设备和计算机之间进行协调。SCSI控制器也称为主机适配器，控制器既可以是插入可用插槽的卡，也可以内置在主板上。SCSI BIOS也在控制器上。它是一个小型ROM或闪存芯片，包含访问和控制总线上的设备所需的软件。

每个SCSI设备都必须具有唯一的标识符(ID)才能正常工作。例如，如果总线能够支持16个设备，通过硬件或软件设置指定的设备ID的范围为0-15。SCSI 控制器本身必须使用其中一个ID，通常是最高的那一个，而将其他ID留给总线上的其他15个设备使用。

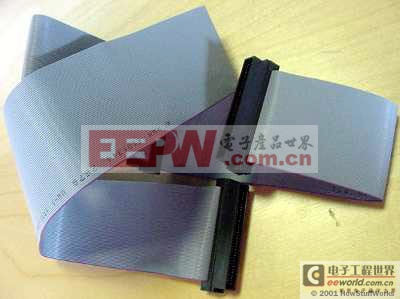

内部SCSI设备连接到一条带状电缆。

内部设备通过带状电缆连接到SCSI控制器。外部SCSI设备使用一条粗的圆形电缆，以菊花链形式连接到控制器（串行连接SCSI设备使用SATA电缆）。在菊花链中，每个设备都依次连接到下一个设备。因此，外部SCSI设备通常具有两个SCSI连接器——分别连接前后两个设备。

外部SCSI设备使用粗的圆形电缆连接。

电缆本身通常由三层构成：

• 内层：保护性最好的层，包含实际发送的数据。
• 介质层：包含向设备发送控制命令的线路。
• 外层：包含传输奇偶校验信息的线路，这些信息可确保数据的正确性。

不同SCSI标准使用不同的连接器，这些连接器通常不兼容，通常使用50、68或80针。SAS使用较小的SATA兼容连接器。

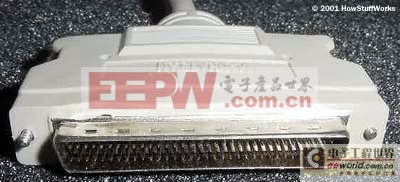

68针Alternative 3 SCSI连接器

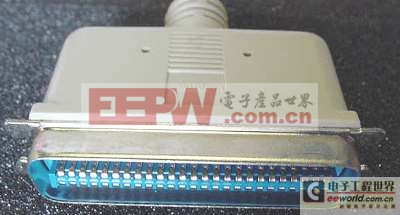

50针Centronics SCSI连接器

一旦总线上的全部设备安装完毕，而且分配了各自的ID，则总线的每一端都必须闭合。下面介绍如何执行这一操作。

SCSI终结

如果SCSI总线保持开放状态，沿总线发送的电信号会反射回来，从而干扰设备和SCSI控制器之间的通信。解决方法是终结总线，用电阻电路闭合每一端。如果总线同时支持内部和外部设备，则必须终结每个系列的最后一个设备。

SCSI 终结的类型主要可分为两类：被动和主动。被动终结通常用于在标准时钟速度下运行、且设备到控制器的距离小于1米的SCSI系统。主动终结用于Fast SCSI系统，或设备到SCSI控制器的距离大于1米的系统。

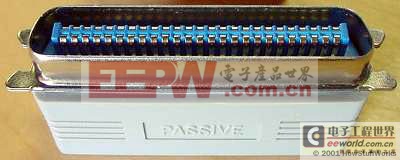

如图所示，某些SCSI终结器内置于SCSI设备中，而另一些可能需要使用外部终结器。

SCSI还使用三种不同类型的总线信令，这也会影响终结。电脉冲以信令的方式在线路上发送。

• 单端(SE)：控制器生成信号，并通过单条数据线将信号传送至总线上的所有设备。每个设备都会产生信号损失。因此，信号会很快开始衰减，由此SE SCSI的传输距离被限制为约3米以内。PC中普遍采用SE信令。

• 高压差动(HVD)：HVD常用于服务器，它以串联方式发送信号，采用一条数据高压线和一条数据低压线。SCSI总线上的每个设备都有信号收发器。控制器与设备通信时，总线沿途的设备接收信号并转发信号，直至信号到达目标设备为止。这样，控制器和设备之间的允许距离可显著增加，可达25米。

• 低压差动(LVD)：LVD是HVD的同类技术，工作原理非常相似。两者之间的差异在于，LVD的收发器更小，并且内置于每个设备的SCSI适配器中。这使得LVD SCSI设备的价格更合理，并且LVD使用更少的电量就可以通信。缺点在于最大距离仅为HVD的一半——12米。

主动终结器

HVD和LVD通常都使用被动终结器，即使设备和控制器之间的距离远大于1米也是如此。这是因为收发器可以确保信号足够强，能从总线的一端传输到另一端。
