三、参数计算
单稳态触发器CT74121的输出脉冲宽度tw 可用下式进行估算
tw≈0.7RextCext
对于CT74121，Rext 的取值范围为2～40kΩ；
对于CT54121，Rext 的取值范围为2～30kΩ。
Cext的一般取值范围为10 pF～10 μF，
在要求不高的情况下，Cext 的最大值可达1 000 μF。
在输出脉冲宽度不大时，可利用CT74121内部电阻 Rint＝2 kΩ取代Rext ，这样，可以简化外部接线。当要求输出脉冲宽度较大时，仍需采用外接电阻Rext 。

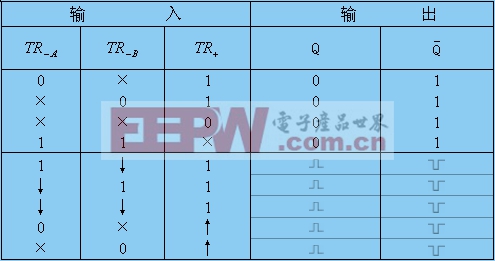

表5.4.1 CT74121的功能表

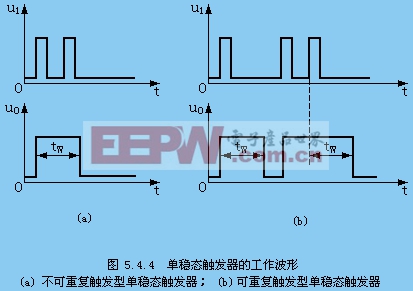

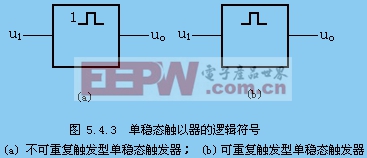

教材图5.4.6所示为单稳态触发器CT74121的工作波形。由该图可看出，如在暂稳态期间（即tw 内）再次进行触发时，对暂稳态时间没有影响。因此，输出脉冲宽度tw 不会改变，它只取决于Rext 和Cext 的大小，而与触发脉冲无关。因此，CT74121为不可重复单稳态触发器。
5.4.4 单稳态触发器的应用
一、脉冲整形
脉冲信号在经过长距离传输后其边沿会变差或在波形上叠加了某些干扰。
为了使这些脉冲信号变成符合要求的波形，可利用单稳态触发器进行整形。
二、脉冲定时
由于单稳态触发器可输出宽度和幅度符合要求的矩形脉冲，因此，可利用它作定时电路。

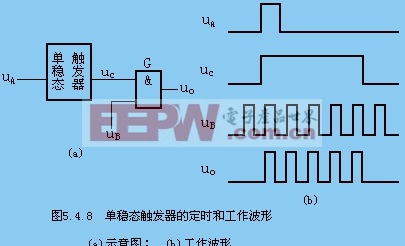

在图5.4.8（a）所示定时电路中，单稳态触发器输出的脉冲uc 可作为与门G开通时间的控制信号。
只有在输出 为高电平期间，与门G打开，uB 才能通过与门G，这时，输出u0 =uB ，与门G打开的时间，完全由单稳态触发器决定。
而在uc 为低电平0时，与门G关闭，uB 不能通过。

三、脉冲展宽
当输入脉冲宽度较窄时，则可用单稳态触发器展宽。

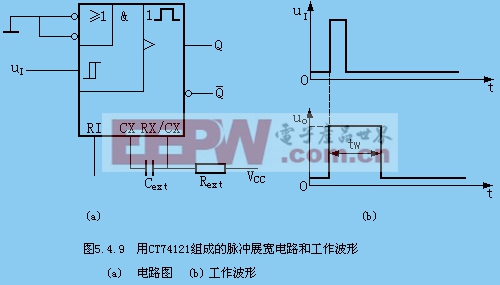

图5.4.9（a）所示为利用CT74121组成的脉冲展宽电路。
只要合理选用 Rext和Cext 值，可输出宽度符合要求的矩形脉冲。
图5.4.9（b）为工作波形。
