RDFC单电压输入开关电源

处：

　　·峰值功率能力：非常适用于需要短脉冲功率的应用。

　　·变压器铁芯尺寸：在反激式电源中,电源从铁芯获得有限的能量,这不利于选择较小尺寸的铁芯。但RDFC则不同,就相同的输出功率而言,RDFC所使用的变压器和现有线性变压器比较,在体积上大为缩小。

　　先进的模拟和数字控制功能

　　RDFC电路比反激式设计的整体组件数量更少,而且在设计时间及人力的需求上也降低许多。在RDFC结构中使用的C2470系列混合信号控制器,更进一步简化了电路,也将安全性及保护功能整合至芯片,并同时有模拟和数字控制回路,以确保电源供应操作处于最佳状态。

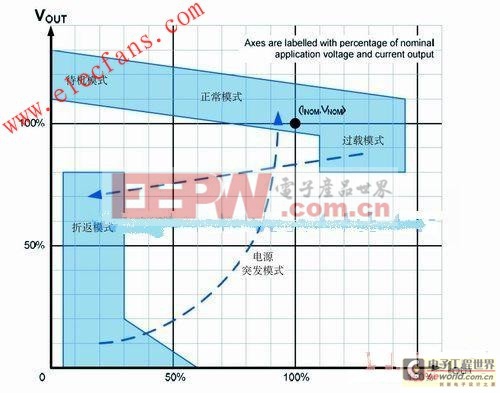

　　控制器拥有智能型设计,可以通过检测谐振时间来进行最低电压切换、决定占空比、设定限制电流以及进入待机模式。这5种数字控制模式如图4所示：待机模式、正常模式、过载模式、折返模式 (Foldback Mode) 以及电源突发模式(Power Burst Mode)。

　　图4 C2470系列混合信号控制器的5中控制模式能在不同运行状态中保持最佳的性能

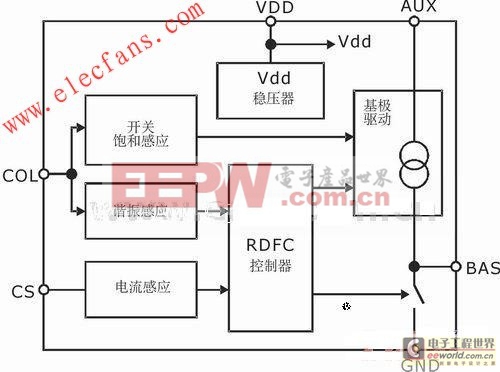

　　三极管的基极驱动和开关饱和为专利技术,确保控制晶体管的电流受到控制,以降低初级开关晶体管中的开关损耗,优化整体的系统效率,如图5所示。

　　图5 芯片集成了模拟反馈回路,以便智能的驱动低成本三极管

　　结语

　　谐振电源转换器效率非常高,但一直都未能以商业化形式应用在大量的消费性电子市场中。新的混合信号控制器已经可以大量供应,让制造商能以新颖的电源转换结构来设计低成本的开关电源,并取代6W~60W功率范围的线性电源转换器。它们拥有80%以上的电源转换效率,并且在无负载时,电源最低功耗不超过 100mW;在数据表现上比标准且昂贵的反激式更为优越。
