基于LTC68021锂电池组管理芯片设计的电池组均衡电

对比可以发现， 均衡前单体电池最大压差接近70mV, 均衡后最大压差接近20mV, 使用了均衡电路后电池组内单体电池的能量一致性有比较明显的改善。

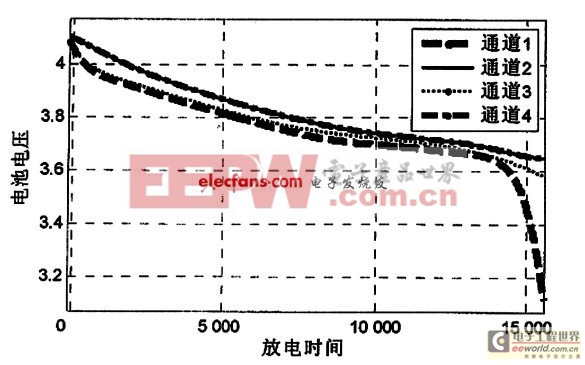

　　图4 使用均衡电路前电池组放电曲线

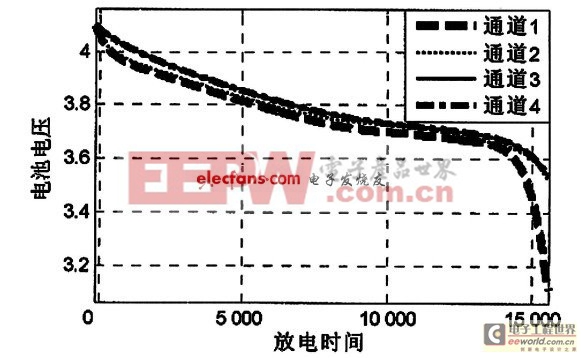

　　图5 使用LTC6802-1均衡电路后电池组放电曲线

　　3 结束语

　　采用LTC6802-1的均衡电路在4节电池组应用中得到测试， 测试结果表明： 本文设计的LTC6802-1均衡电路构成的锂电池均衡电路具有元件需求少、所占空间小、均衡效果好， 可靠性高等优点， 具有较高的实用价值。
