超低功耗开关电源零空载功耗的设计实现

以进一步减小共模/差模扼流圈的值，甚至省去此类元件。这样不仅能节省空间和成本，而且还可以提高电源效率。

　　在消除市电输入的电流消耗之后，接下来需要消除电路中的那些即使在待机状态下也会连续消耗功率的其他元件的电流消耗。在较高功率应用中，在高压母线与功率因数校正(PFC)和DC/DC转换器的电源控制器之间可能存在多条信号通路。例如包括PFC系统中连接升压控制器的前馈或反馈信号通路，以及双开关正向 /LLC/半桥和全桥转换器中的前馈信号通路。PI的第二款新产品是SENZero，它可以在不需要这些信号通路时将它们隔离，从而消除不必要的功率损耗。SENZero的典型应用如图4所示。

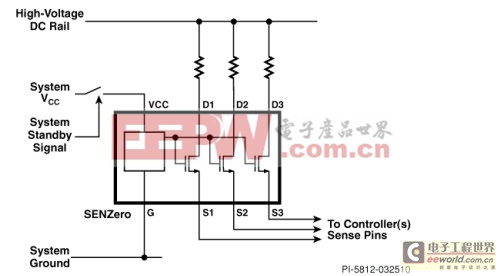

　　图4：SENZero的典型应用。

　　在该应用中，内部栅极驱动和保护电路在检测到VCC引脚电压后，向内部的650 V MOSFET提供栅极驱动信号。这种简单配置将系统VCC母线用作SENZero的输入端，可轻松集成到现有系统中。VCC母线在电源进入待机模式后关断，从而关断SENZero器件的MOSFET，使每个通路中的功耗大幅降低到500 μW以下。

　　通过使用像CAPZero 和SENZero这样的创新器件，电源设计师即可大幅降低空载和待机模式下的功耗水平。如果主流电源采用这些待机功耗接近于零的设计，那么它们在生产起来也会变得经济可行。对于欧盟委员会来说，实现在2020年之前将欧盟待机耗电量几乎降低75%的目标是一件非常容易的事情。
